Соединения с клапаном запорным для пресс-форм термопластавтоматов

Sku: 5084

Наришите первый отзыв

Количество

$70.00

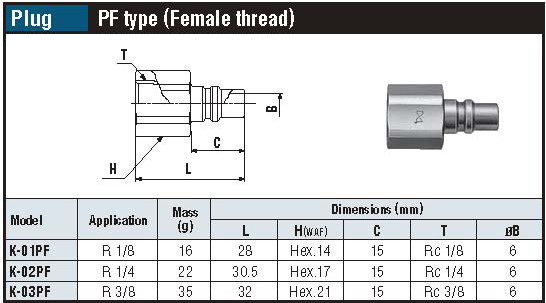

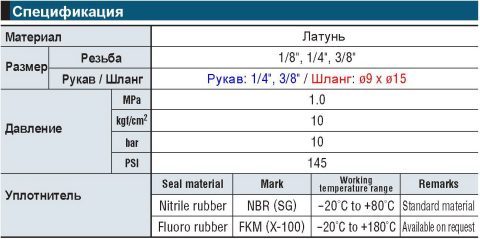

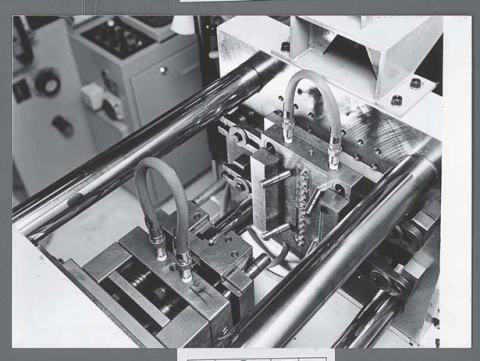

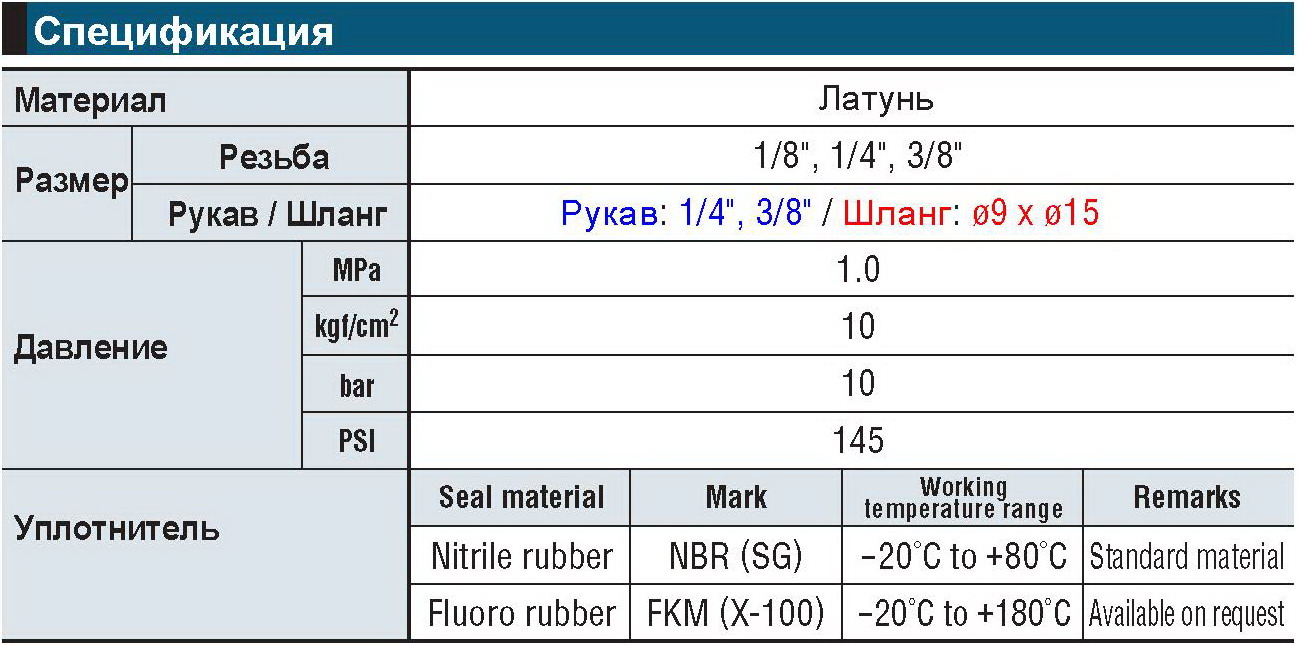

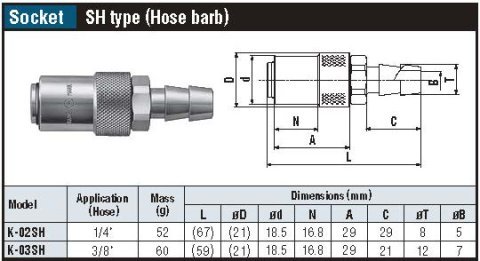

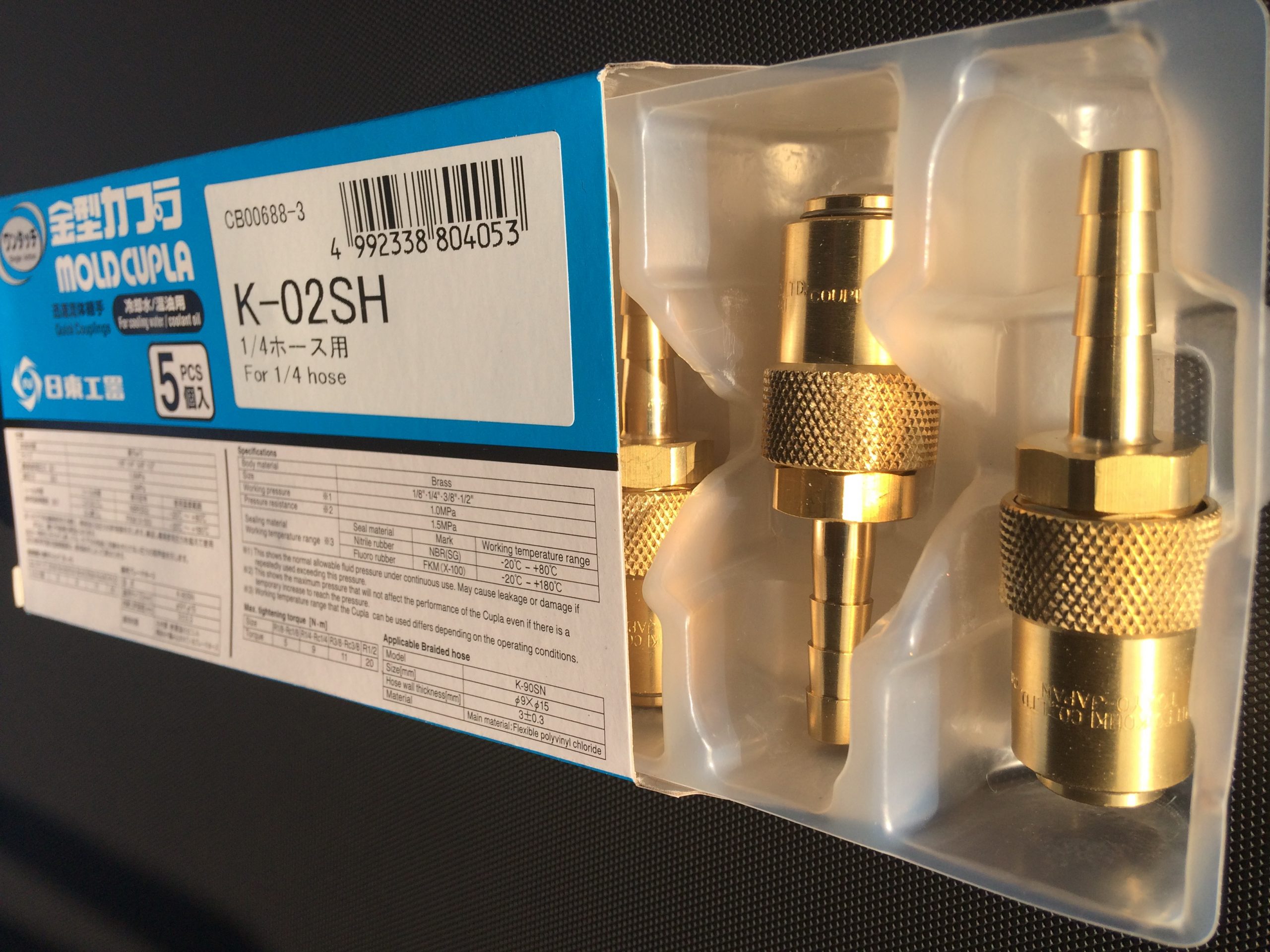

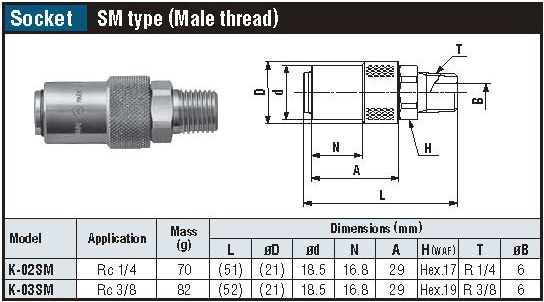

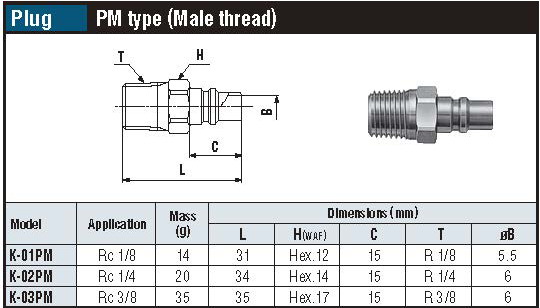

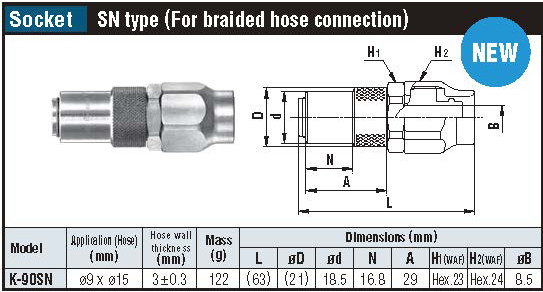

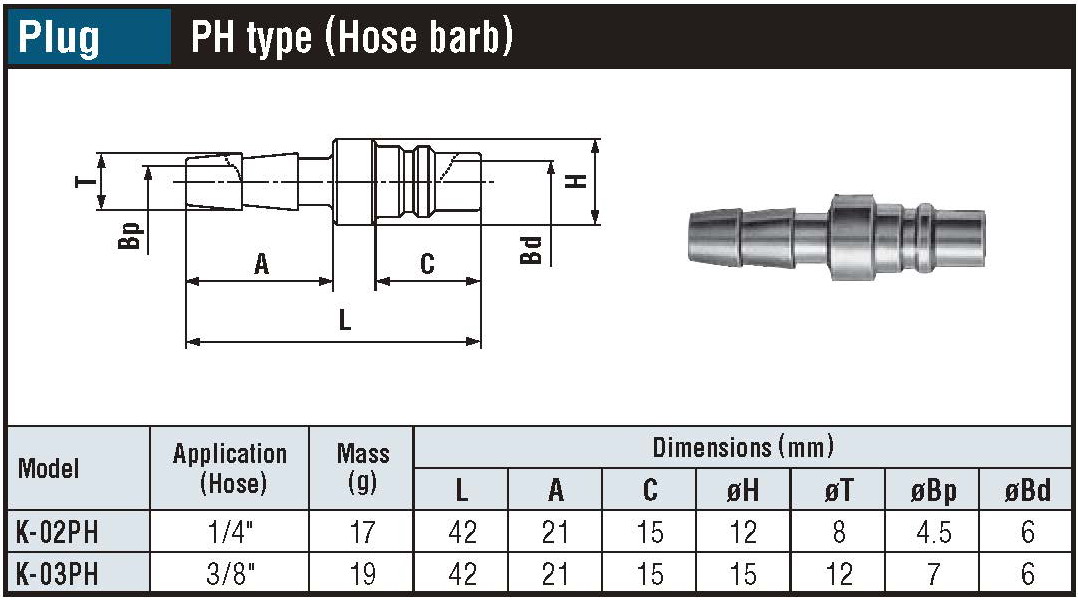

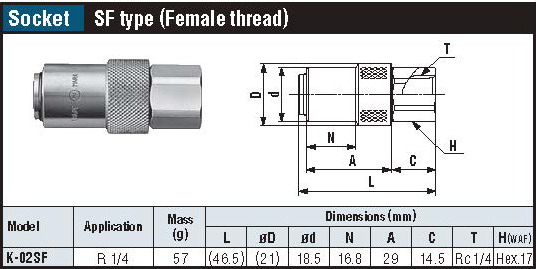

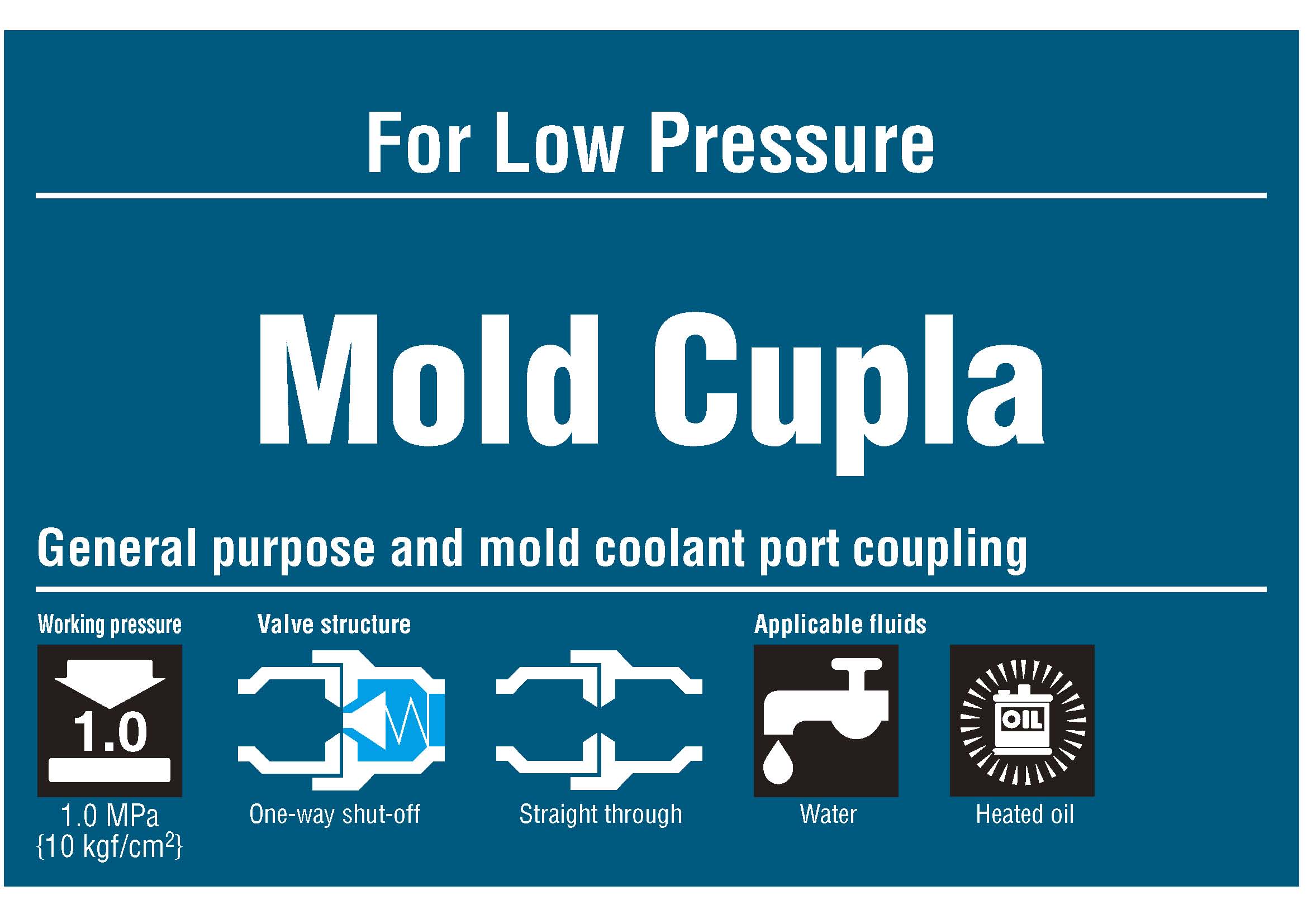

Быстроразъемные соединения (БРС) Cupla серии Mold Cupla для пресс-форм термопластавтоматов Рабочее давление: 1,0 МПа. Рабочие жидкости: Охлождающая вода, нагретое гидравлическое масло односторонний клапан со стороны гнезда Материал корпуса Латунь Размер БРС, дюйм 1/8″, 1/4″, 3/8″ Рабочее давление, МПа (кг/см2) 1,0 (10) Максимальное давление, МПа (кг/см2) 1,5 (15) Особенности Маленький внешний диаметр быстроразъемных соединений серии Mold Cupla (всего 18,5 мм!), позволяет использовать данные БРС в пресс-формах с близкими друг к другу портами хладагента. Длинная конструкция полумуфты гнезда БРС серии Mold Cupla позволяет удобно и легко (в “одно касание”) производить подключение гнезда к штекеру, вкрученному в специальное углубление пресс-формы термопластавтомата (ТПА). Быстроразъемные соединения серии Mold Cupla изготавливаются под стандартые присоединительные размеры, применяемые в большенстве пресс-форм термопластавтоматов (ТПА). Минимальная площадь поперечного сечения пропускного канала БРС Cupla Максимальный момент затяжки на трубопроводе Код БРС K01SP K02SP Размер БРС 1/8″ 1/4″ Площадь, мм2 19 28 Код БРС K01 K02 K03 Размер БРС 1/8″ 1/4″ 3/8″ Момент затяжки, Нм (кг/см) 5 (51) 9 (92) 11 (112 Материал уплотнения. Диапазон рабочих температур Материал уплотнения Рабочие температуры Комплектация Международное обозначение Обозначение Cupla NBR SG -20С ~ +80C стандарт FKM X-100 -20С ~ +80C полустандарт Размеры углубления при монтаже штекера БРС серии Mold Cupla в порты хладогента пресс-формы Код БРС D C L Примечание K01PM 20 и более 0 – 3 28 Размеры в круглых скобках – наименьшие реальные диаметры для беcпрепятственного подключения гнезда БРС в ручную. Данное ограничение устанавливается стандартом JIS B 4636. K02PM 20 (23) и более 0 – 3 29 K03PM 23 (29) и более 0 – 3 30 Размеры и модификации быстроразъемных соединений (БРС) серии Molt Cupla Код БРС Размер РВД Масса, г Размеры, мм lp A C Hp T B K02PH* 1/4″ 17 42 21 15 12 8 6 K03PH* 3/8″ 19 42 21 15 15 12 6 Код БРС Размер РВД Масса, г Размеры, мм ls D d N A C T B K02SH* 1/4″ 52 59 21 18,5 16,8 29 21 8 4,5 K03SH 3/8″ 60 59 21 18,5 16,8 29 21 12 7 Код БРС Масса, г Размеры, мм lp A C Hp T B K01PM 14 31 10 15 шестигранник12 R1/8 5,5 K02PM 20 34 13 15 шестигранник 14 R1/4 6 K03PM 38 35 14 15 шестигранник 15 R3/8 6 Код БРС Масса, г Размеры, мм ls D d N A Hs T B K02SM 70 51 21 18,5 16,8 29 шеcтигран.17 R1/4 6 K03SM* 82 51 21 18,5 16,8 29 шестигран19 R3/8 6 Код БРС Масса, г Размеры, мм lp A C Hp T B K01PF 16 28 10 15 шестигранник14 Rc1/8 6 K02PF 22 30,5 13 15 шестигранник 17 Rc1/4 6 K03PF 35 32 14 15 шестигранник 21 Rc3/8 6 Код БРС Масса, г Размеры, мм ls D d N A Hs T C K02SF 57 46,5 21 18,5 16,8 29 шеcтигран.17 Rc1/4 14,5 Код БРС Масса, г Размеры, мм lp С Hp B T K01PML 43 33,5 15 30,5 5 R1/8 K02PML 53 33,5 15 33,5 6 R1/4 K03PML 71 71 15 33,5 6 R3/8 Код БРС Размер РВД Размеры, мм ls D d A Hs T C K02SHL* 1/4″ 52 18,5 16,8 29 41 8 21 K03SHL 3/8″ 52 18,5 16,8 29 41 12 21

Производитель Mold Cupla

Дополнительно

Рабочая среда БРС

воздух

Рабочее давление БРС, мПа

Низкого давления до 1,5мПА

Размер БРС, код, дюймы:

2 (1/4 дюйма)

Тип подключения, резьбы БРС

внешняя резьба

Материал корпуса БРС

нержавеющая сталь

Материал улотнителя БРС

Бутадиен-нитриловый каучук NBR (SG)

Структура клапанов БРС

Односторонний гнездо

Минимальная рабочая температура БРС, °C

-20

Максимальная рабочая температура БРС, °C

60

Отзывов

Отзывов нет
