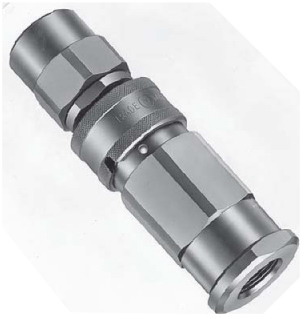

Быстроразъемные соединения серии 350 Cupla

Sku: 5092

Наришите первый отзыв

Количество

$70.00

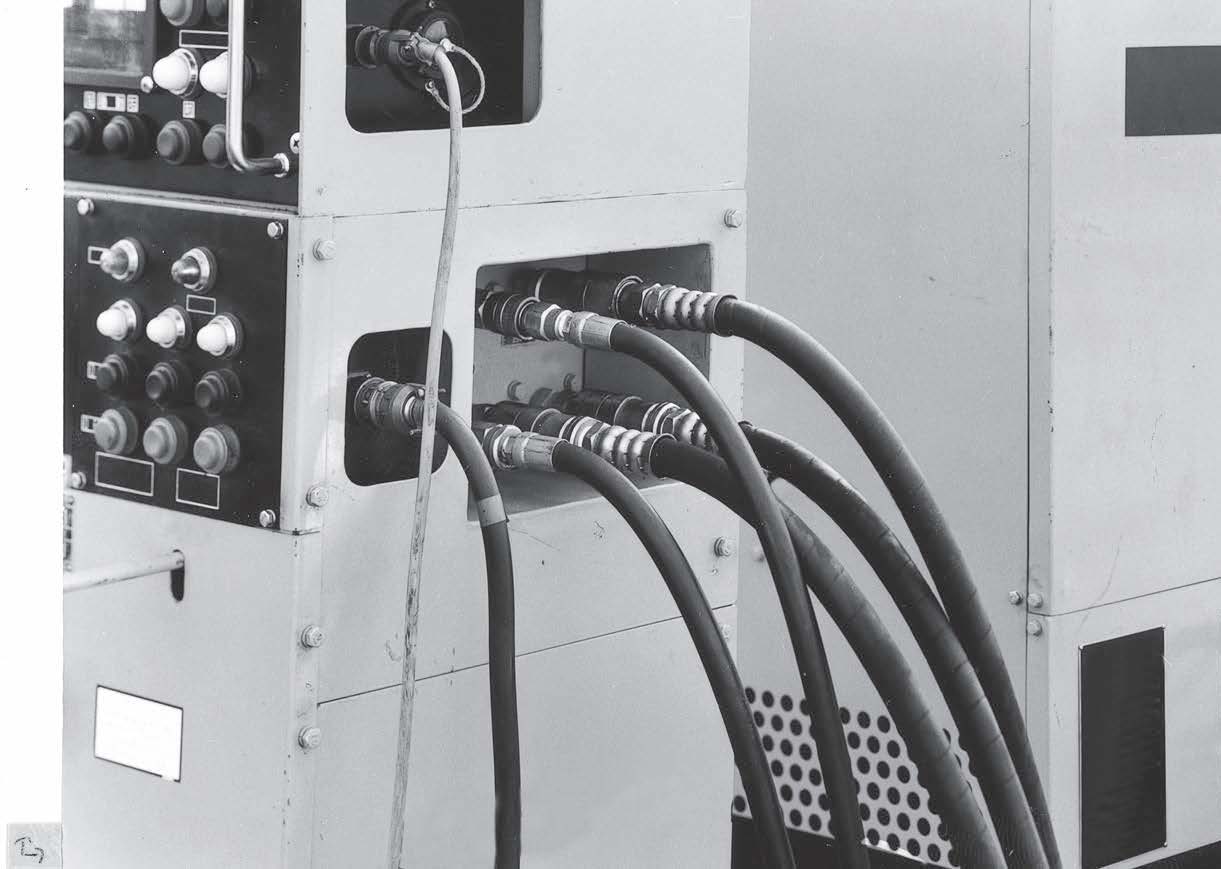

350 Cupla Быстроразъемные соединения для гидравлического оборудования Рабочее давление: 34,5 МПа (352 кг/см2) Двусторонный запорный клапан Варианты применения Различные гидроагрегаты и гидроустановки Снегоочистительные машины (снегопахи) Особенности Уникальная “Безвоздушная конструкция клапана” быстроразъемного соединения Cupla серии 350 Cupla позволяет минимизировать количество примеси воздуха в соединении. Значение рабочего давления в 34,5 МПа (352 кг/см2) позволяет использовать серию БРС 350 Cupla в гидравлических контурах с значительными перепадами давления. Быстроразъемные соединения данной серии оснащены специальным стопорным приспособлением, предотвращающим произвольное разъединение штекера и гнезда при возникновении вибраций или механических воздействий. И гнездо, и штекер БРС Cupla серии 350 Cupla имеют встроенные автоматические запорные клапаны, которые при разъединении предотвращают отток жидкости, а сама процедура разъединения (соединения) производится легко и быстро в “одно движение”. Спецификация Материал корпуса Специальная сталь (хром-молибденовая сталь), оцинковка Размер БРС, дюйм 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″ Рабочее давление, МПа (кг/см2) 34,5 (352) Максимальное давление, МПа (кг/см2) 51,5 (525) Уплотнение Материал уплотнения БРС Рабочие температуры Комплектация Международное обозначение Обозначение Cupla NBR SG -20С ~ +80C стандарт FKM X-100 -20С ~ +80C под заказ Максимальный момент затяжки на трубопроводе (В таблице указаны рекомендуемые значения.) Код БРС 350-3SP 350-4SP 350-6SP 350-8SP 350-10SP 350-12SP 350-16SP Размер БРС 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ Момент затяжки, Нм (кг/см) 40 (408) 80 (816) 150 (1530) 250 (2550) 500 (5100) 500 (5100) 700 (7140) Минимальная площадь поперечного сечения пропускного канала, мм2 Код БРС 350-3SP 350-4SP 350-6SP 350-8SP 350-10SP 350-12SP 350-16SP Размер БРС 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ Площадь, мм2 32,2 78,5 149,6 227,0 452,4 452,4 907,9 БРС серии 280 Cupla в замкнутом виде (штекер подключен к гнезду) пригодны для вакуумного соединения при давлении 1,3х10-1 Па. Размеры и типы быстроразъемных соединений Код штекера Масса, г Размеры штекера в мм Lp C Hp A T 350-3P 175 72 36 шестигранник 27 13 Rс3/8 350-4P 245 85 40,5 шестигранник 27 16 Rс1/2 350-6P 415 90 44,5 шестигранник 41 18 Rс3/4 350-8P 1035 119 57 шестигранник 50 22 Rс1 350-10P 2700 144 75 шестигранник 70 25 Rс1 1/4 350-12P 2600 144 75 шестигранник 70 25 Rс1 1/2 350-16P* 7500 198 88,5 фаска 90 x 105 29 Rс2 Код гнезда Масса, г Размеры гнезда, мм Ls D Hs A T 350-3S 295 82 34 шестигранник 30 13 Rс3/8 350-4S 465 93,5 41 шестигранник 36 16 Rс1/2 350-6S 660 105,5 49 фаска 46 х 52 18 Rс3/4 350-8S 1740 129 63 фаска 55 х 62 22 Rс1 350-10S 5600 180 89 шестигранник 80 24 Rс1 1/4 350-12S 5500 180 89 шестигранник 80 25 Rс1 1/2 350-16S* 14500 239 117 фаска 110 х 115 29 Rс2 Примечание: Фаска – профиль затяжной части БРС круглый с вырезами (фасками) под ключ. Шестигранник – профиль затяжной части шестигранный. 46 х 52: 46 – размер под ключ; 52 – внешний диаметр затяжной части БРС. Rc – резьба коническая трубная внутренняя.

Производитель 350 Cupla

Дополнительно

Рабочая среда БРС

воздух

Рабочее давление БРС, мПа

Низкого давления до 1,5мПА

Размер БРС, код, дюймы:

2 (1/4 дюйма)

Тип подключения, резьбы БРС

внешняя резьба

Материал корпуса БРС

нержавеющая сталь

Материал улотнителя БРС

Бутадиен-нитриловый каучук NBR (SG)

Структура клапанов БРС

Односторонний гнездо

Минимальная рабочая температура БРС, °C

-20

Максимальная рабочая температура БРС, °C

60
