Быстроразъемные соединения Hi Cupla

Sku: 5102

Наришите первый отзыв

Количество

$30.00

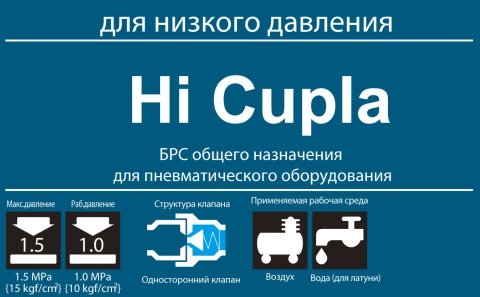

Быстроразъемные соединения Cupla серии Hi Cupla ― это БРС общего назначения для подключения пневматического инструмента и оборудования к цеховым пневматическим сетям. Стальное исполнение корпуса быстроразъемных соединений данной серии является наиболее подходящим для передачи воздуха, а вариант исполнения корпуса из латуни позволяет использовать БРС серии Hi Cupla для передачи воды. Следует заметить, что в этом случае при разъединении БРС со стороны штекера будет остаточный ток воды, т.к. штекер не оснащен запорным клапаном. Быстроразъемные соединения серии Hi Cupla чрезвычайно износоустойчивы, благодаря специальной упрочненной конструкции (у стальных моделей). Доступны различные варианты исполнения БРС по присоединительным размерам, диапазон которых способен удовлетворить самые специфическим требованиям! под метрический размер Ø9мм ― Ø27мм с раб.давлением до 15 bar (в зависимости от материала) Материал корпуса Хромированная сталь Латунь Нержавеющая сталь Размер БРС, дюйм 1/8″ (10*), 1/4″ (17,20), 3/8″ (30), 1/2″ (40,400 ), 3/4″ (600), 1″ (800) Рабочее давление, МПа (кг/см2) 1,5 (15) 1,0 (10) 1,5 (15) Максимальное давление, МПа (кг/см2) 2,0 (20) 1,5 (15) 2,0 (20) Рабочее давление: 1,5 МПа. Односторонный запорный клапан со стороны гнезда Варианты применения Подключение пневматического инструмента к цеховым пневматическим линиям. Автоматические прессы (прессы для сборки). Тип присоединения : Штуцер / Рукав Код штекера Размер РВД Масса, г Размеры, мм Сталь Латунь Нержавейка lp Hp A C T Bp Bd 17PH 1/4″ 24 – – 54 16 27 20 7,2 4,5 7,5 20PH 1/4″ 28 30 26 57 16 30 20 9 5 7,5 30PH 3/8″ 31 34 27 61 16 34 20 11,3 7,5 7,5 40PH 1/2″ 53 58 47 63 20 36 20 15 7,5 7,5 400PH 1/2″ 66 72 67 66 22 36 23 15 9 13 600PH 3/4″ 121 132 129 77 30 45 23 21 13 13 800PH 1″ 152 167 150 85 34 54 23 27 20 13 Код гнезда Размер РВД Масса, г Размеры, мм Сталь Латунь Нержавейка ls D A T Bs 17SH 1/4″ 99 – – 69,5 26,5 27 7,2 4,5 20SH 1/4″ 103 107 100 72,5 26,51 30 9 5 30SH 3/8″ 106 111 101 76,5 26,51 34 11,3 7,5 40SH 1/2″ 118 124 118 78,5 26,51 36 15 9 400SH 1/2″ 220 240 218 83 35 36 15 9 600SH 3/4″ 251 273 242 92 35 45 21 14 800SH 1″ 273 299 272 102 35 55 27 16 Тип присоединения : Наружная резьба Код штекера Масса, г Размеры, мм Сталь Латунь Нержавейка Lp Hp A C T Bp B 10PM 22 – – 37 14 10 20 R1/8 4 7,5 20PM 25 28 27 41 14 13 20 R1/4 7,5 7,5 30PM 46 50 45 42 19 14 20 R3/8 7,5 7,5 40PM 59 66 62 46 22 16 20 R1/2 12 7,5 400PM 69 77 70 50 22 16 23 R1/2 13 13 600PM 116 126 115 55 32 18 23 R3/4 19 13 800PM 152 152 198 63 35 22 23 R1 22 1 Код гнезда Масса, г Размеры, мм Сталь Латунь Нержавейка ls D Hs A T Bs 10SM 98 – – 52,5 26,51 19 10 R1/8 5 20SM 101 104 96 55,5 26,51 19 13 R1/4 7 30SM 108 119 105 56,5 26,51 19 14 R3/8 8 40SM 131 136 120 59,5 26,51 232 16 R1/2 9 400SM 213 232 207 63 35 29 16 R1/2 13 600SM 260 283 241 67 35 32 19 R3/4 16 800SM 288 317 303 72 35 363 22 R1 16 Тип присоединения : Внутренняя резьба Код штекера Масса, г Размеры, мм Сталь Латунь Нержавейка Lp Hp A C T Bp 20PF 28 30 30 36 17 13 20 Rc1/4 7,5 30PF 39 41 41 37 21 14 20 Rc3/8 7,5 40PF 70 77 69 38 29 15 20 Rc1/2 7,5 400PF 82 89 81 41 29 15 23 Rc1/2 13 600PF 116 126 118 45 35 17 23 Rc3/4 13 800PF 190 202 192 54 41 22 23 Rc1 13 Код гнезда Масса, г Размеры, мм Сталь Латунь Нержавейка ls D Hs A T 20SF 95 103 98 49,5 26,51 19 13 Rc1/4 30SF 103 105 99 50,5 26,51 21 14 Rc3/8 40SF 139 149 138 52,5 26,51 29 15 Rc1/2 400SF 216 235 216 57 35 29 15 Rc1/2 600SF 260 283 258 61 35 35 17 Rc3/4 800SF 324 353 317 68 35 41 22 Rc1

Производитель Hi Cupla

Дополнительно

Рабочая среда БРС

воздух

Рабочее давление БРС, мПа

Низкого давления до 1,5мПА

Размер БРС, код, дюймы:

2 (1/4 дюйма)

Тип подключения, резьбы БРС

внешняя резьба

Материал корпуса БРС

нержавеющая сталь

Материал улотнителя БРС

Бутадиен-нитриловый каучук NBR (SG)

Структура клапанов БРС

Односторонний гнездо

Минимальная рабочая температура БРС, °C

-20

Максимальная рабочая температура БРС, °C

60
