Быстроразъемные соединения для пневматических линий.

Sku: 5104

Наришите первый отзыв

Количество

$50.00

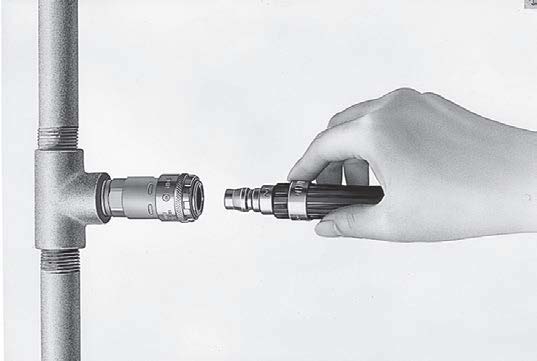

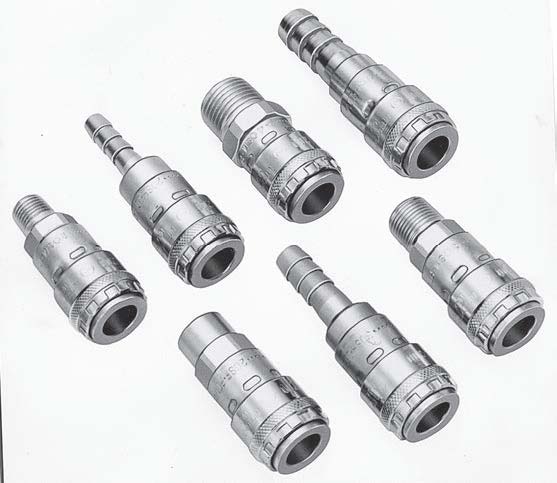

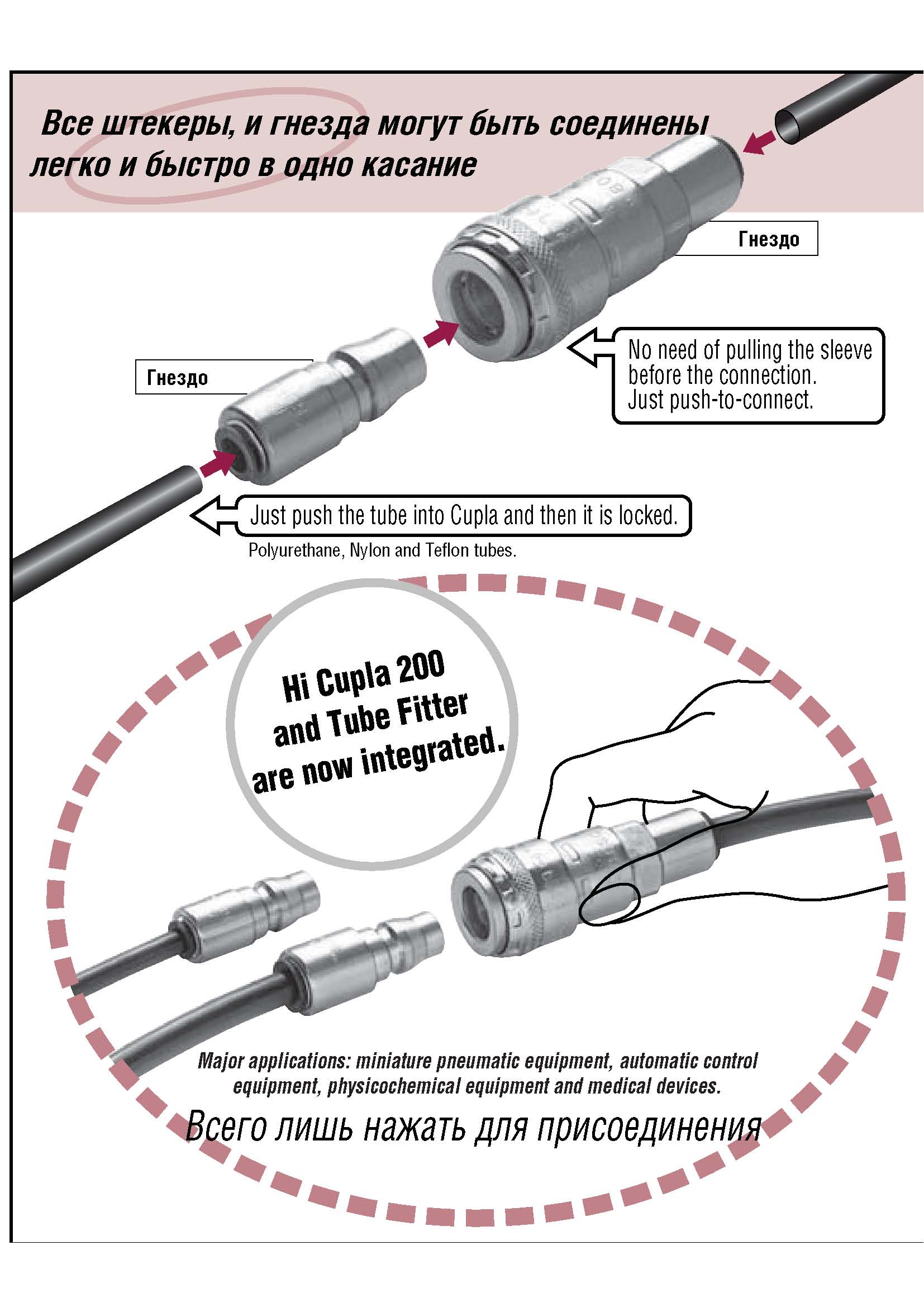

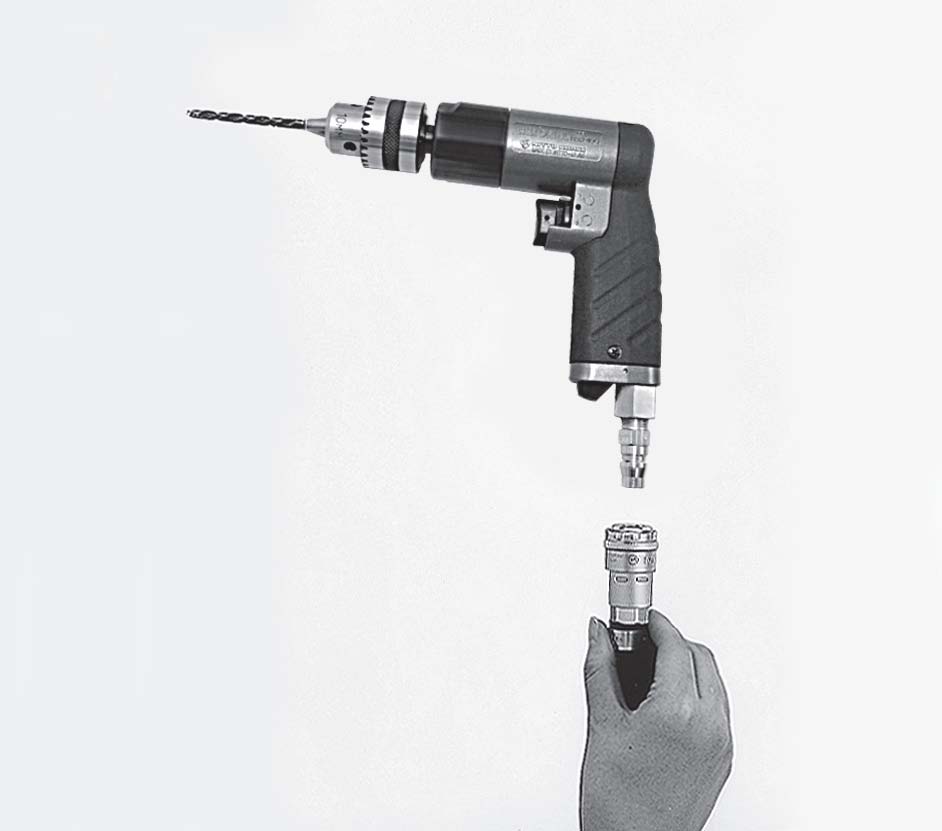

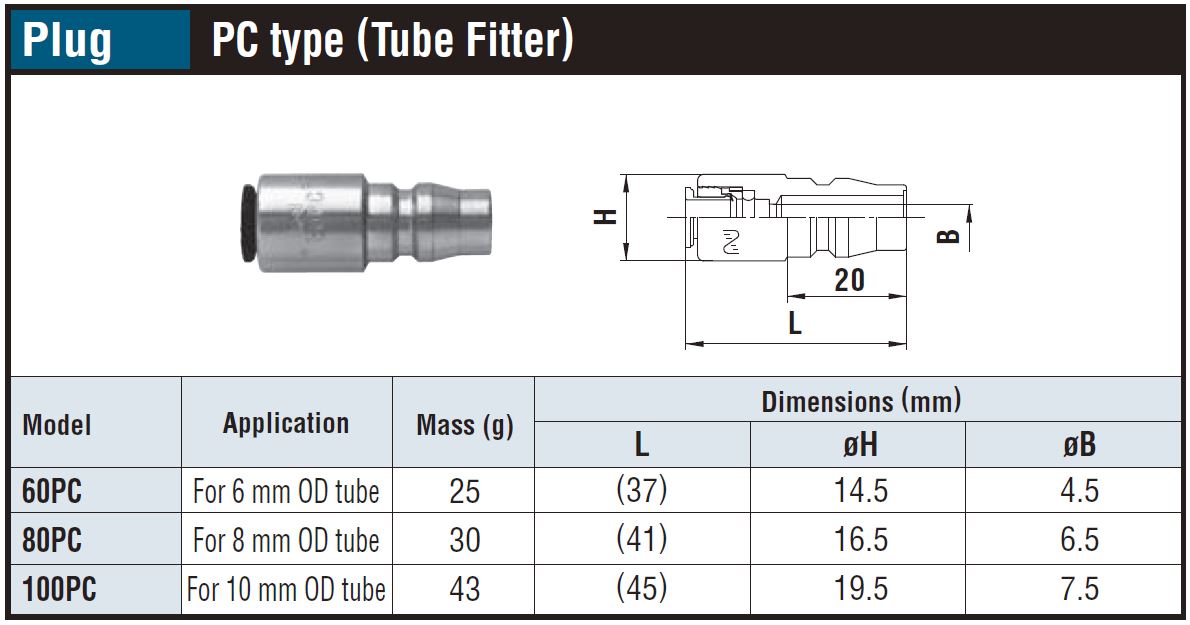

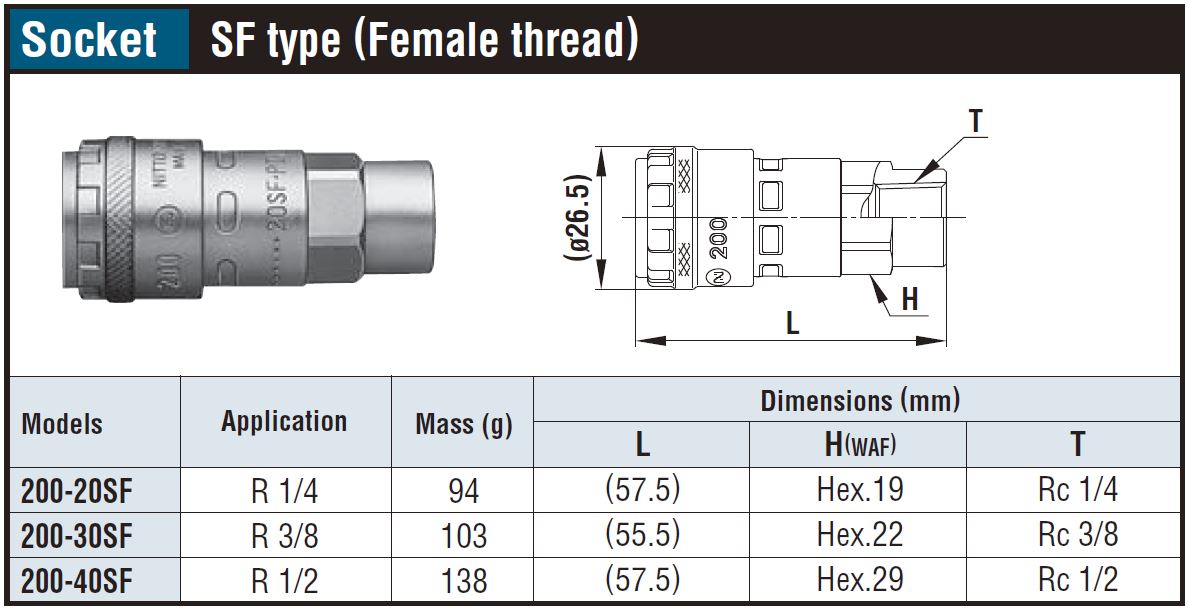

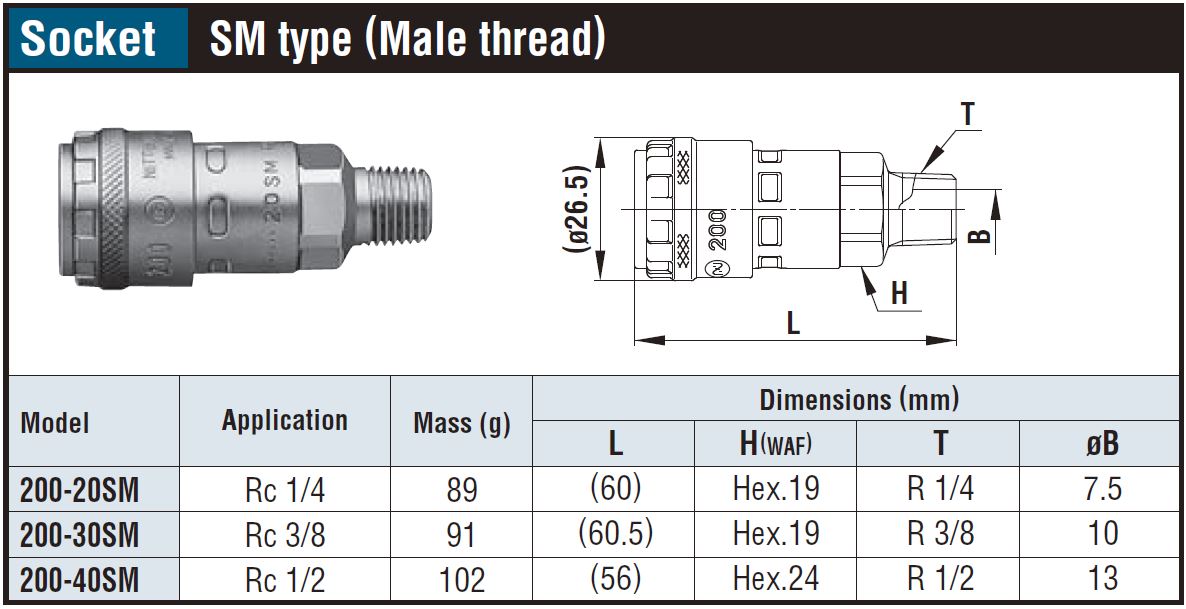

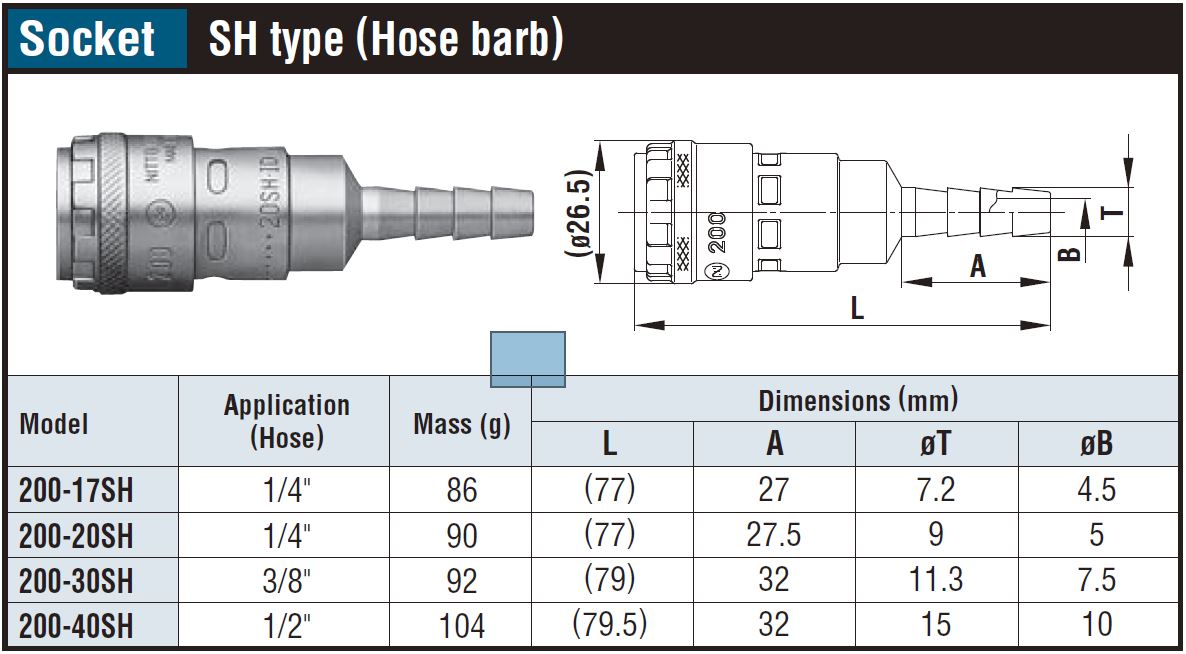

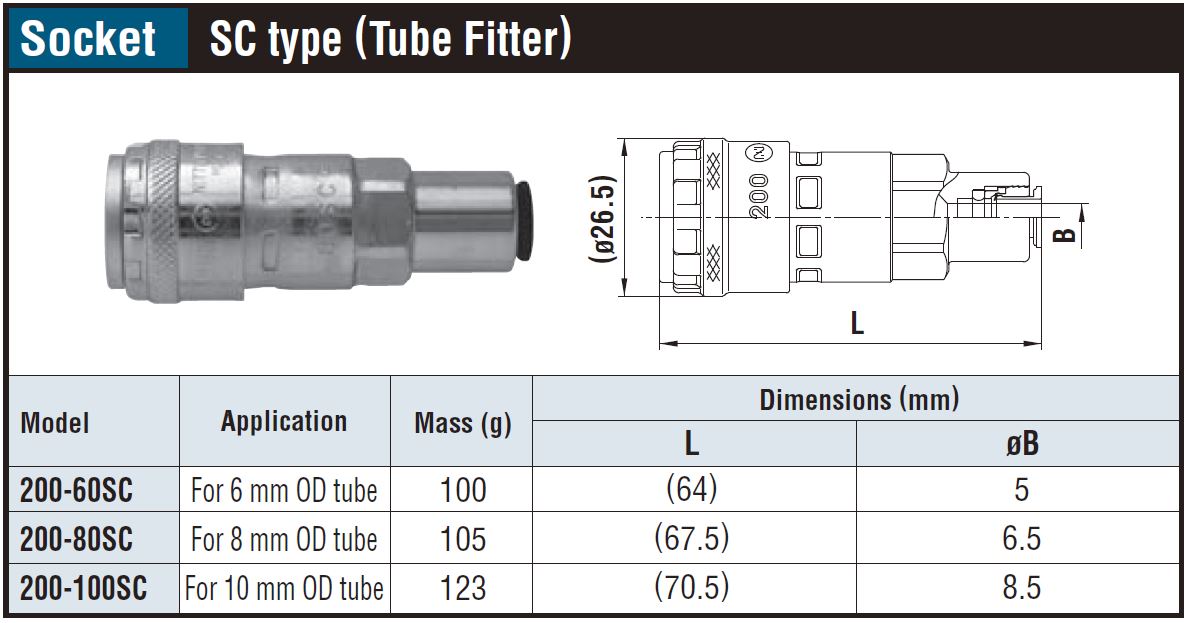

Hi Cupla 200 Быстроразъемные соединения для пневматических линий. Рабочее давление: 1,0 МПа. односторонный клапан со стороны гнезда Варианты применения Быстроразъемные соединения серии Hi Cupla 200 применяются для быстрого подключения и отключения линий пневматической сети Пневматический инструмент Пневматические трубопроводы Особенности Соединение в “одно движение”. Быстрое, эффективно и легкое подключение штекера к гнезду. Благодаря применению специальной конструкции клапана, обеспечивающей низкий уровень потери давления, удалось увеличить значение номинального расхода воздуха (по данным компании Nitto в сравнении с предыдущими моделями, значение номинального расхода увеличилось на 15%). Применение системы торцового уплотнения для обеспечения высокой герметичности соединения: Малое усилие при связи гнезда и штекера, увеличивает эффективность соединения/разъединения; Невозможность повреждения уплотнения из-за недостатка смазки или обработки. Корпус быстроразъемных соединений (БРС) серии Hi Cupla 200 выполняется только из стали, поэтому данные БРС нельзя применять для передачи воды и гидравлического масла. Спецификация Материал корпуса Хромированная сталь Размер БРС, дюйм 1/4″ (17,20*), 3/8″ (30*), 1/2″ (40*) Рабочее давление, МПа (кг/см2) 1,0 (10) Максимальное давление, МПа (кг/см2) 1,5 (15) * указан типоразмер штекера/гнезда. Доступны следующие типоразмеры: 17,20, 30, 40 Уплотнение Материал уплотнения Рабочие температуры Комплектация Международное обозначение Обозначение Cupla NBR SG -5С ~ +60C стандарт Максимальный момент затяжки на трубопроводе (В таблице указаны рекомендуемые значения.) Размер БРС 1/4″ 3/8″ 1/2″ Момент затяжки, Нм (кг/см) 14 (143) 22 (224) 60 (612) Взаимозаменяемость 1. В качестве штекеров для быстроразъемных соединений (БРС) серии Hi Cupla 200 используются стандартные штекеры от быстроразъемных соединений серии Hi Cupla соответствующих типоразмеров (17, 20, 30 и 40) 2. Быстроразъемные соединения серии Hi Cupla 200 взаимозаменяемы со всем моделями линейки Hi Cupla Series. Минимальная площадь поперечного сечения пропускного канала БРС Гнездо Штекер 17PH 20PH 30PH 40PH 20PM 30PM 40PM 20PF 30PF 40PF 200-17SH 16 16 16 16 16 16 16 16 16 16 200-20SH 16 20 20 20 20 20 20 20 20 20 200-30SH 16 20 41 41 41 41 41 41 41 41 200-40SH 16 20 41 41 41 41 41 41 41 41 200-20SM 16 20 41 41 41 41 41 41 41 41 200-30SM 16 20 41 41 41 41 41 41 41 41 200-40SM 16 20 41 41 41 41 41 41 41 41 200-20SF 16 20 41 41 41 41 41 41 41 41 200-30SF 16 20 41 41 41 41 41 41 41 41 200-40SF 16 20 41 41 41 41 41 41 41 41 Размеры и типы быстроразъемных соединений (БРС) Тип присоединения : Рукав Код гнезда Размер РВД Масса Размеры, мм Ls A T Bs 200-17SH 1/4″ 86 77 27 7.2 4.5 200-20SH 1/4″ 90 77 27.5 9 5 200-30SH 3/8″ 92 79 32 11.3 7.5 200-40SH 1/2″ 104 79.5 32 15 10 Тип присоединения : Наружная резьба Код гнезда Размер фитинга Масса Размеры, мм Ls Hs A T Bs 200-20SH Rc1/4 (PT1/4) 89 60 шестигранник 19 13 R1/4 7.5 200-30SH Rc3/8 (PT3/8) 91 60.5 шестигранник 19 13,5 R3/8 10 200-40SH Rc1/2 (PT1/2) 102 56 шестигранник 24 16 R1/2 13 Тип присоединения : Внутренняя резьба Код гнезда Размер фитинга Масса Размеры, мм Ls Hs A T 200-20SF R1/4 (PT1/4) 94 57.5 14.5 Rс1/4 7.5 200-30SF R3/8 (PT3/8) 103 55.5 13 Rc3/8 10 200-40SF R1/2 (PT1/2) 138 57.5 16 Rc1/2 13 Примечание: Шестигранник – профиль затяжной части шестигранный. Rc – резьба коническая трубная внутренняя. R – резьба наружная.

Производитель Hi Cupla 200

Дополнительно

Рабочая среда БРС

воздух

Рабочее давление БРС, мПа

Низкого давления до 1,5мПА

Размер БРС, код, дюймы:

2 (1/4 дюйма)

Тип подключения, резьбы БРС

внешняя резьба

Материал корпуса БРС

нержавеющая сталь

Материал улотнителя БРС

Бутадиен-нитриловый каучук NBR (SG)

Структура клапанов БРС

Односторонний гнездо

Минимальная рабочая температура БРС, °C

-20

Максимальная рабочая температура БРС, °C

60
