Быстроразъемные соединения для пневматических линий

Sku: 5106

Наришите первый отзыв

Количество

$70.00

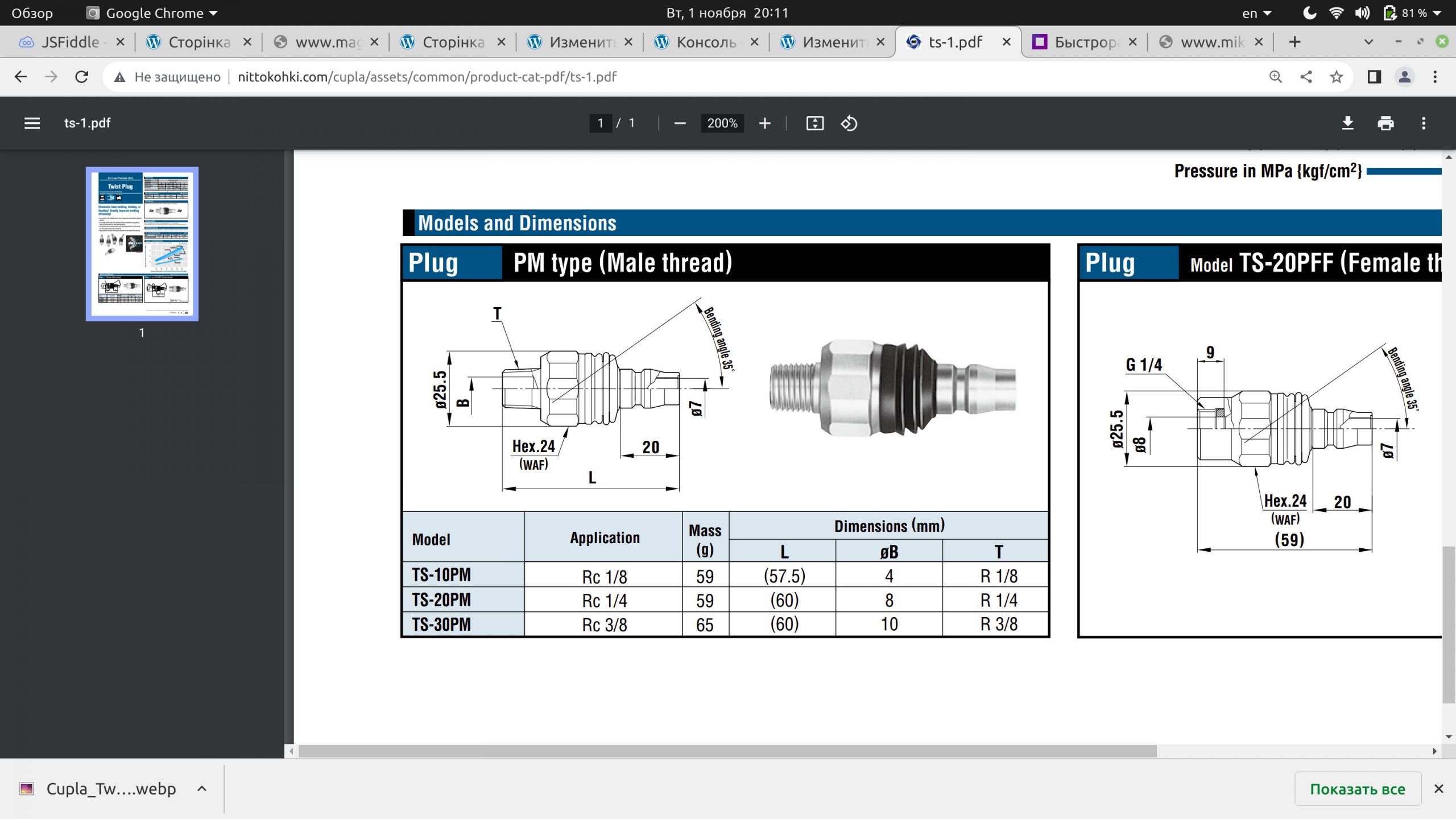

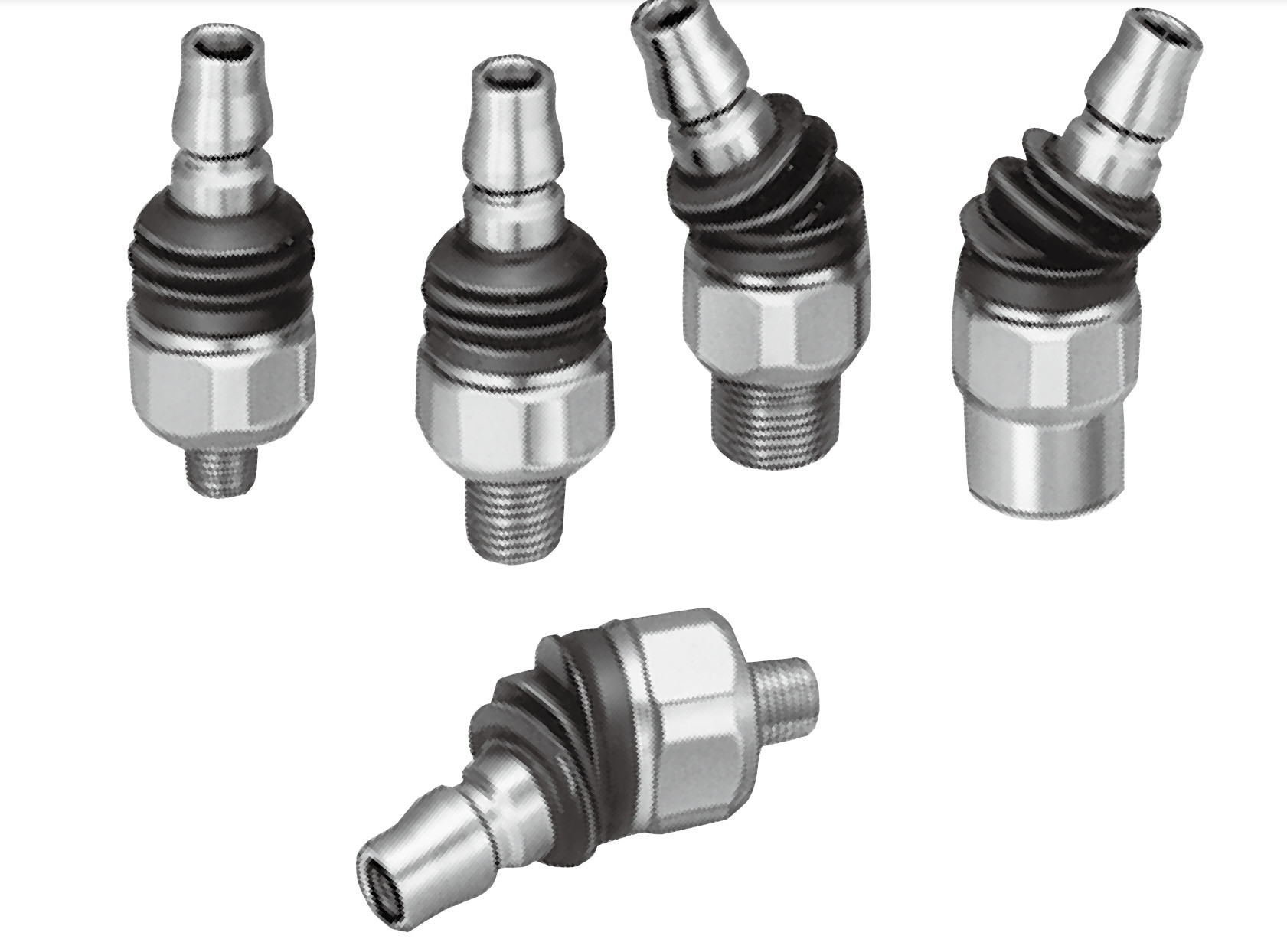

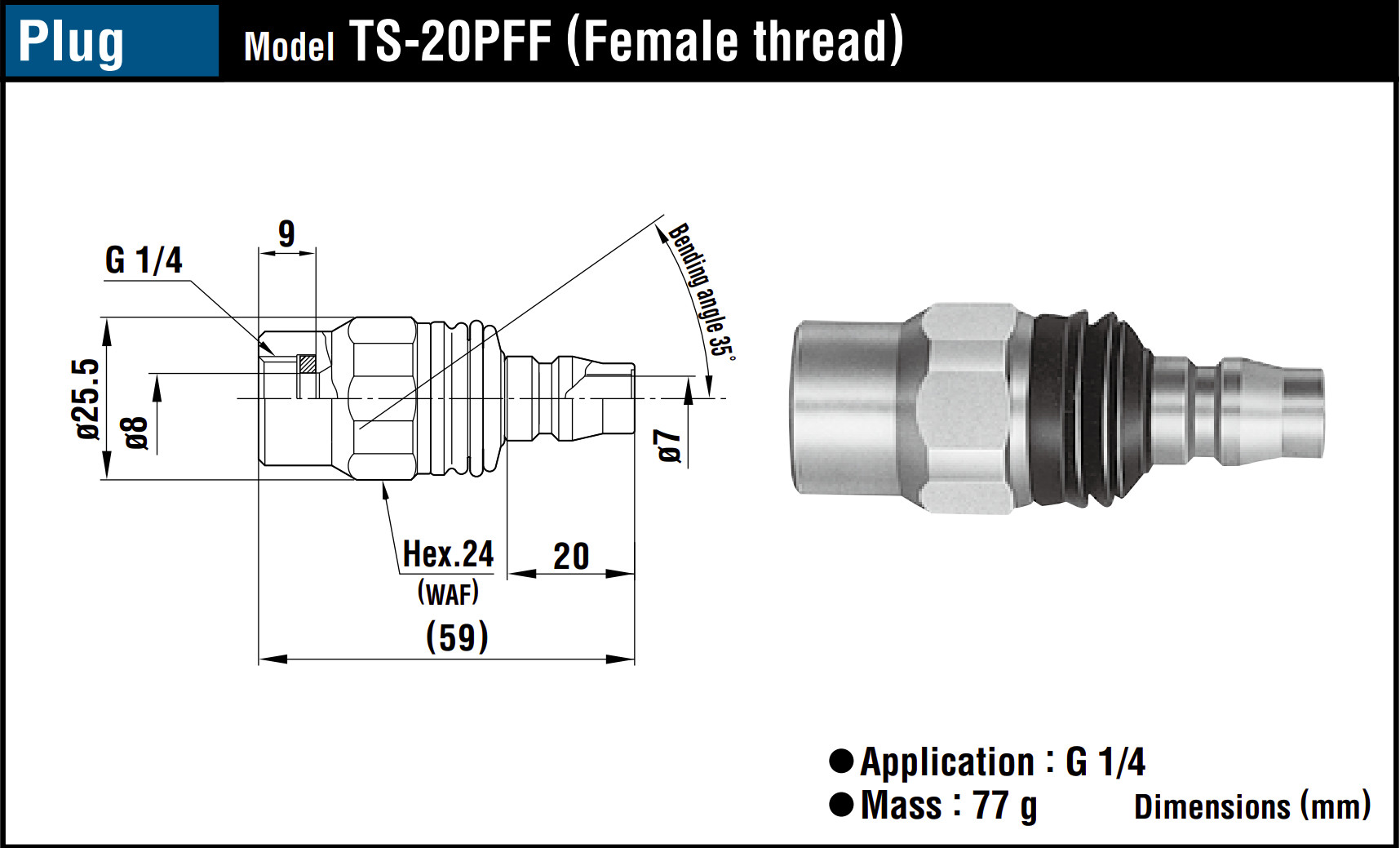

Варианты применения Предотвращает изгибы и перекручивание шланга. Подвижный штекер (plug), изгибающийся в диапазоне 70 град. Изгибающая часть закрыта кожухом из пластика обеспечивающим плавность поворота и повышающим долговечность Пылезащитный колпачок предотвращает от загрязнения. Twist Plug Быстроразъемные соединения для пневматических линий. Рабочее давление: 1 МПа. Спецификация Минимальная площадь поперечного сечения пропускного канала Материал корпуса никелированная сталь Размер БРС по шланг, мм (внутр. и наружн. диаметры шланга) 1/8″, 1/4″, 3/8″ Рабочее давление, МПа (кг/см2) 1.0 (10) Макс. давление, МПа (кг/см2) 1.5 (15) Размер R1/8 (PT1/8) R1/4 (PT1/4) R3/8 (PT3/8) Мин. площадь сечения 8-10 (82-102) 12-15 (122-153) 22-25 (224-255) Уплотнение Материал уплотнения Рабочие температуры Комплектация Международное обозначение Обозначение Cupla NBR SG -5С ~ +60C стандарт Взаимозаменяемость 1. Взаимозаменяемы с БРС серии Hi Cupla соответствующих типоразмеров (20, 30 и 40) и с БРС серии Hi Cupla RL-20PM, RL-30PM, RL-20PFF 2. Соединяются с моделями линейки Super Cupla Series RL-02PM, RL-02PFF 3. Не совместимы для использования с вакуумом Размеры и типы штекеров внешнее резьбовое соединение (PM) внутреннее резьбовое соединение (RL-20PFF) Код БРС Размер шланга Масса, г Размеры, мм Lp A dB T TS-10PM Rc1/8 (PT1/8) 59 5725 10 4 R1/8 (PT1/8) TS-20PM Rc1/4 (PT1/4) 59 60 13 8 R1/4 (PT1/4) TS-30PM Rc3/8 (PT3/8) 65 60 13 10 R3/8 (PT3/8)

Производитель Twist Plug

Дополнительно

Рабочая среда БРС

воздух

Рабочее давление БРС, мПа

Низкого давления до 1,5мПА

Размер БРС, код, дюймы:

2 (1/4 дюйма)

Тип подключения, резьбы БРС

внешняя резьба

Материал корпуса БРС

нержавеющая сталь

Материал улотнителя БРС

Бутадиен-нитриловый каучук NBR (SG)

Структура клапанов БРС

Односторонний гнездо

Минимальная рабочая температура БРС, °C

-20

Максимальная рабочая температура БРС, °C

60
