Быстроразъемные соединения (БРС) серии Super HSP Cupla

Sku: 5089

Наришите первый отзыв

Количество

$70.00

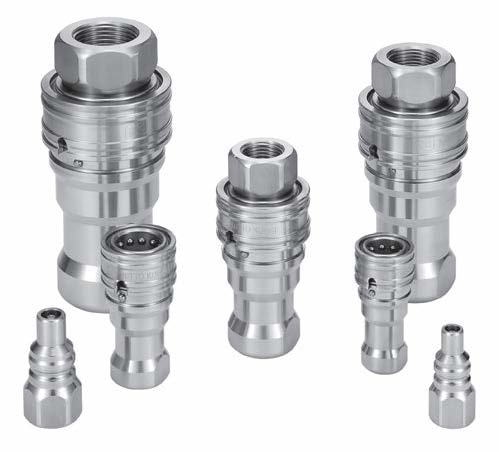

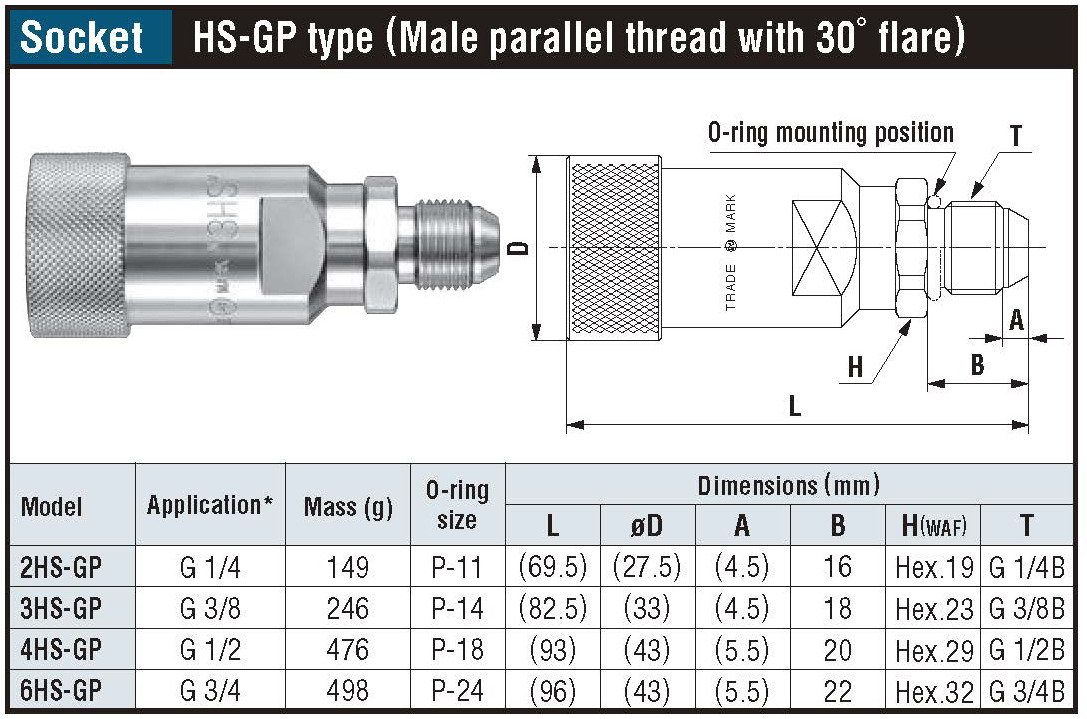

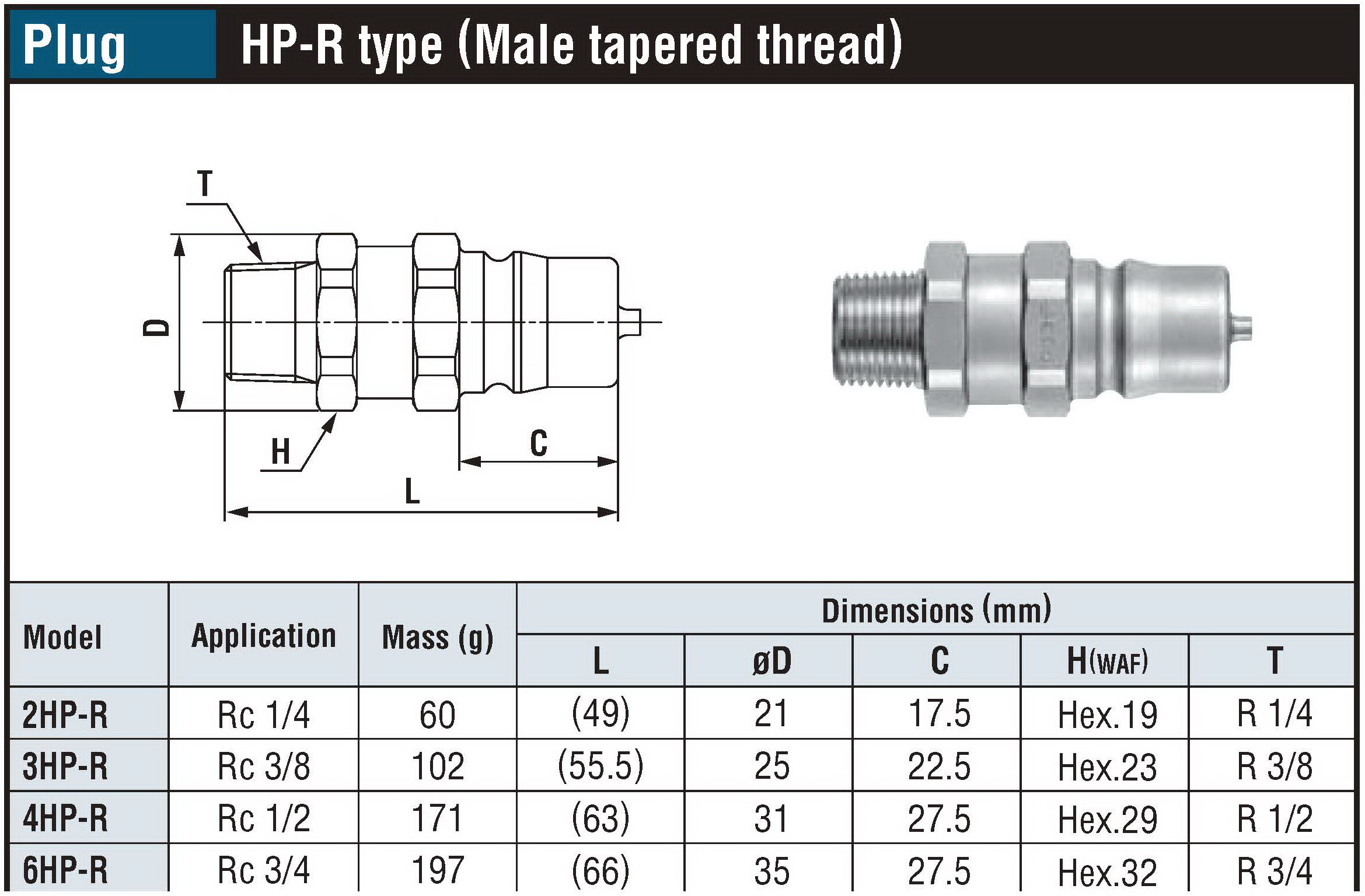

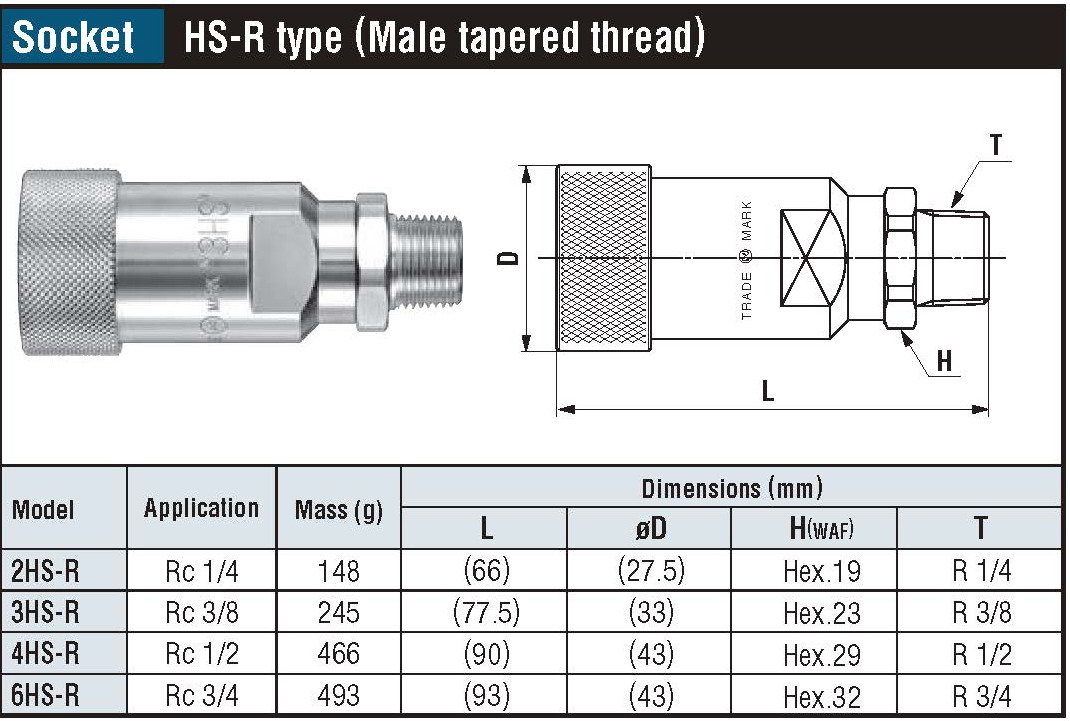

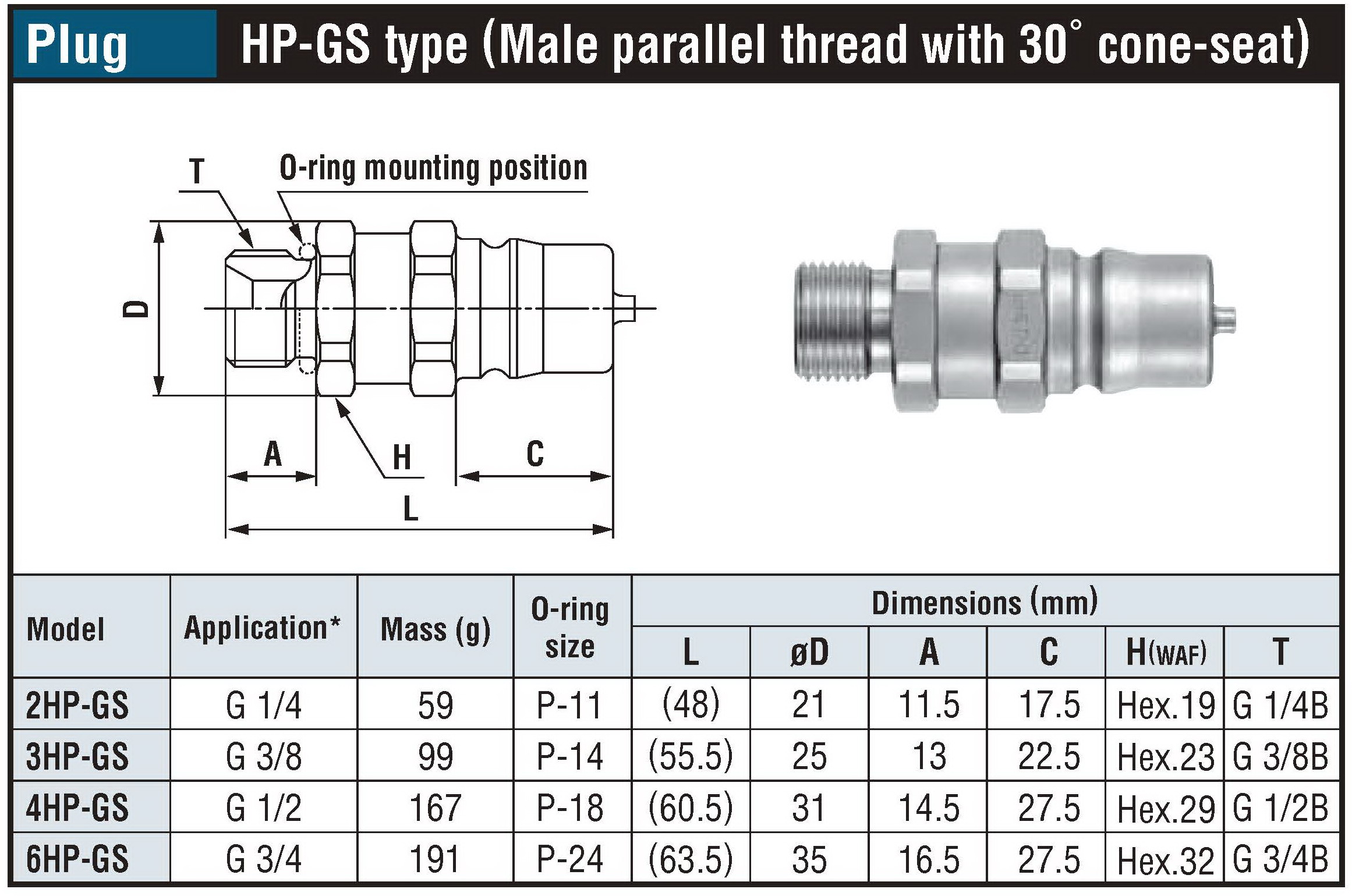

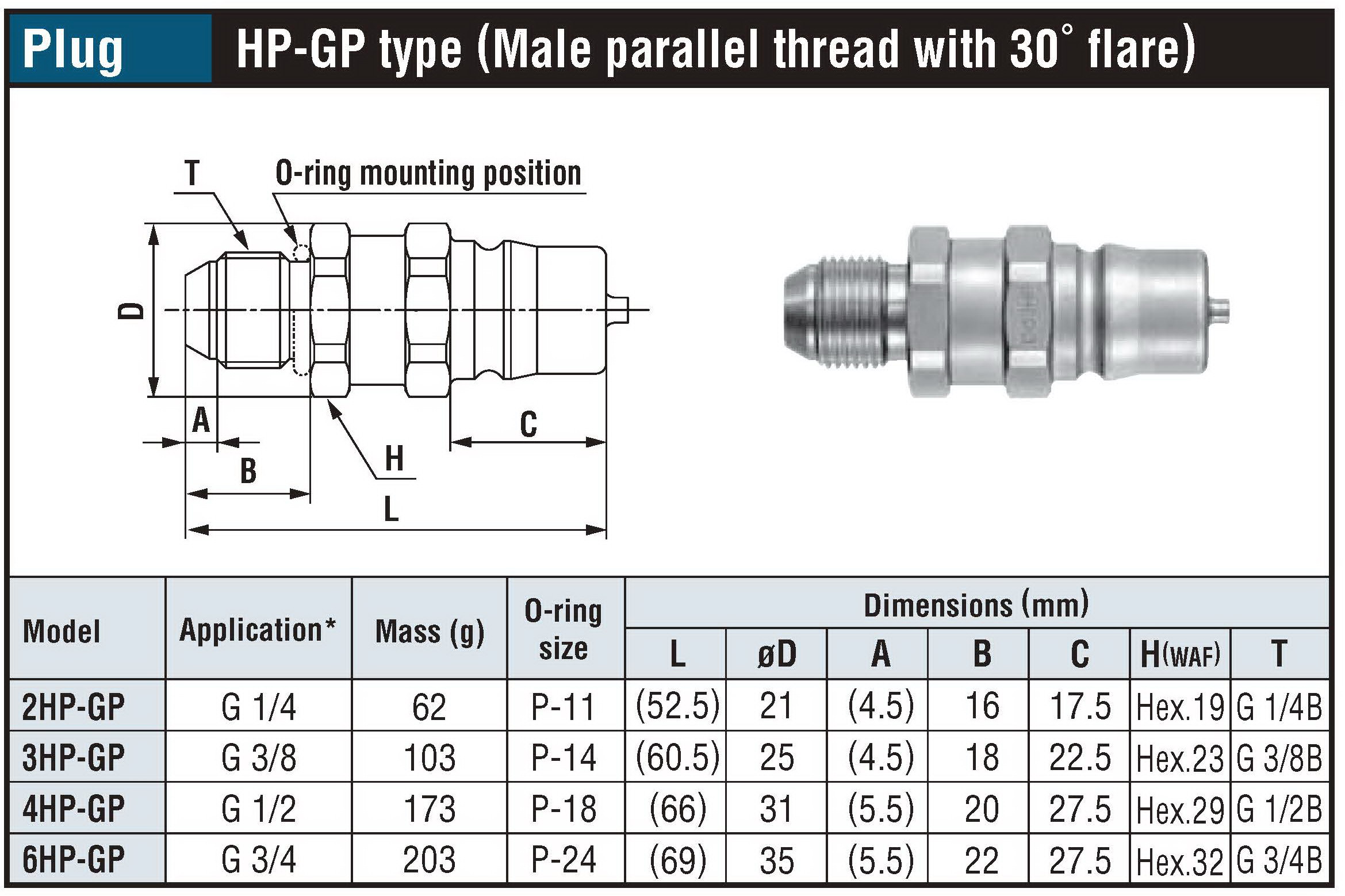

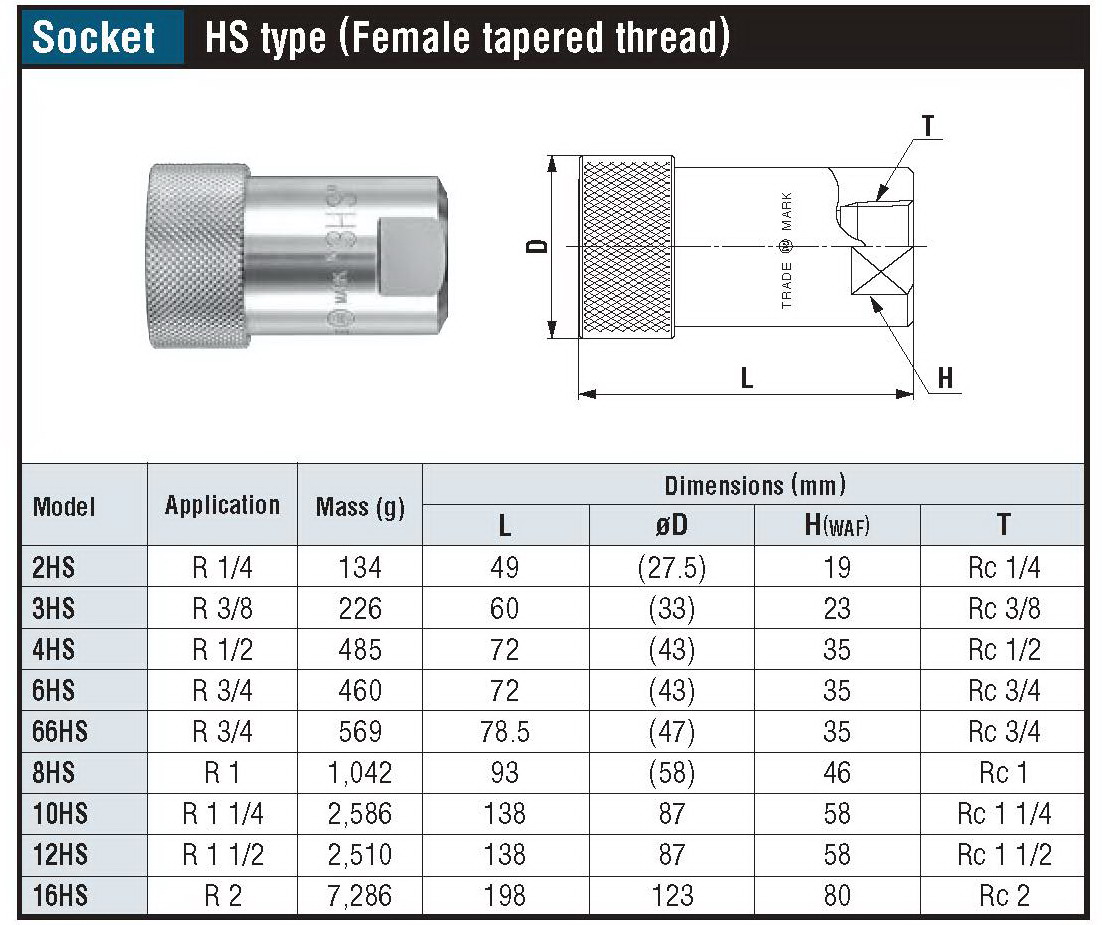

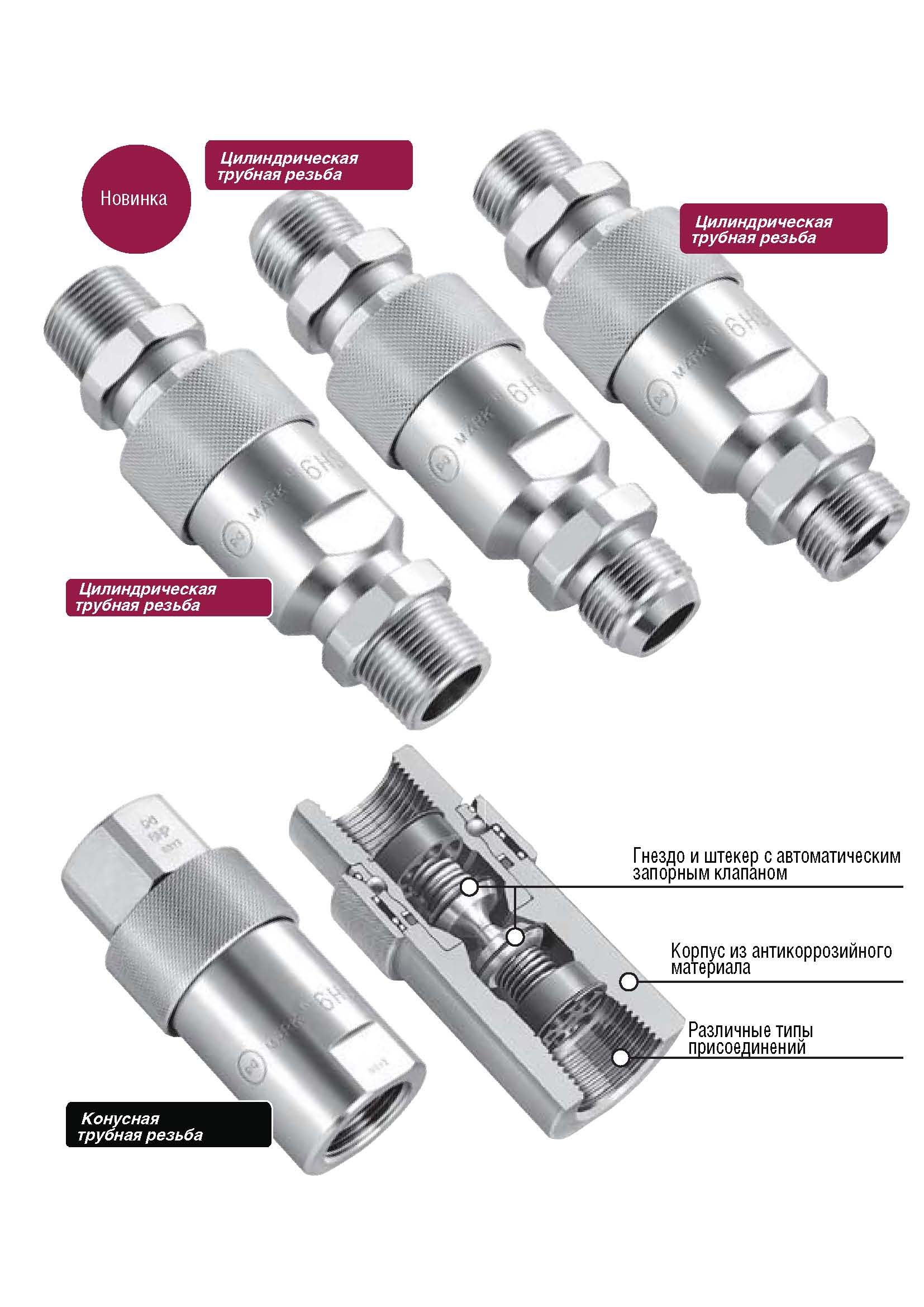

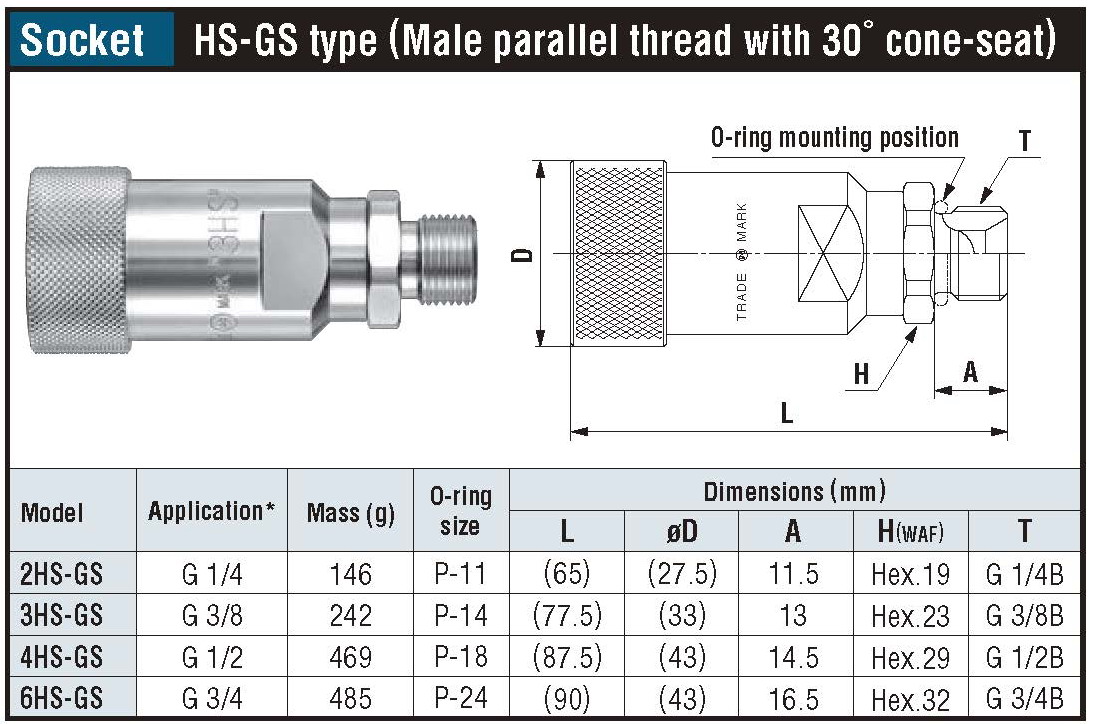

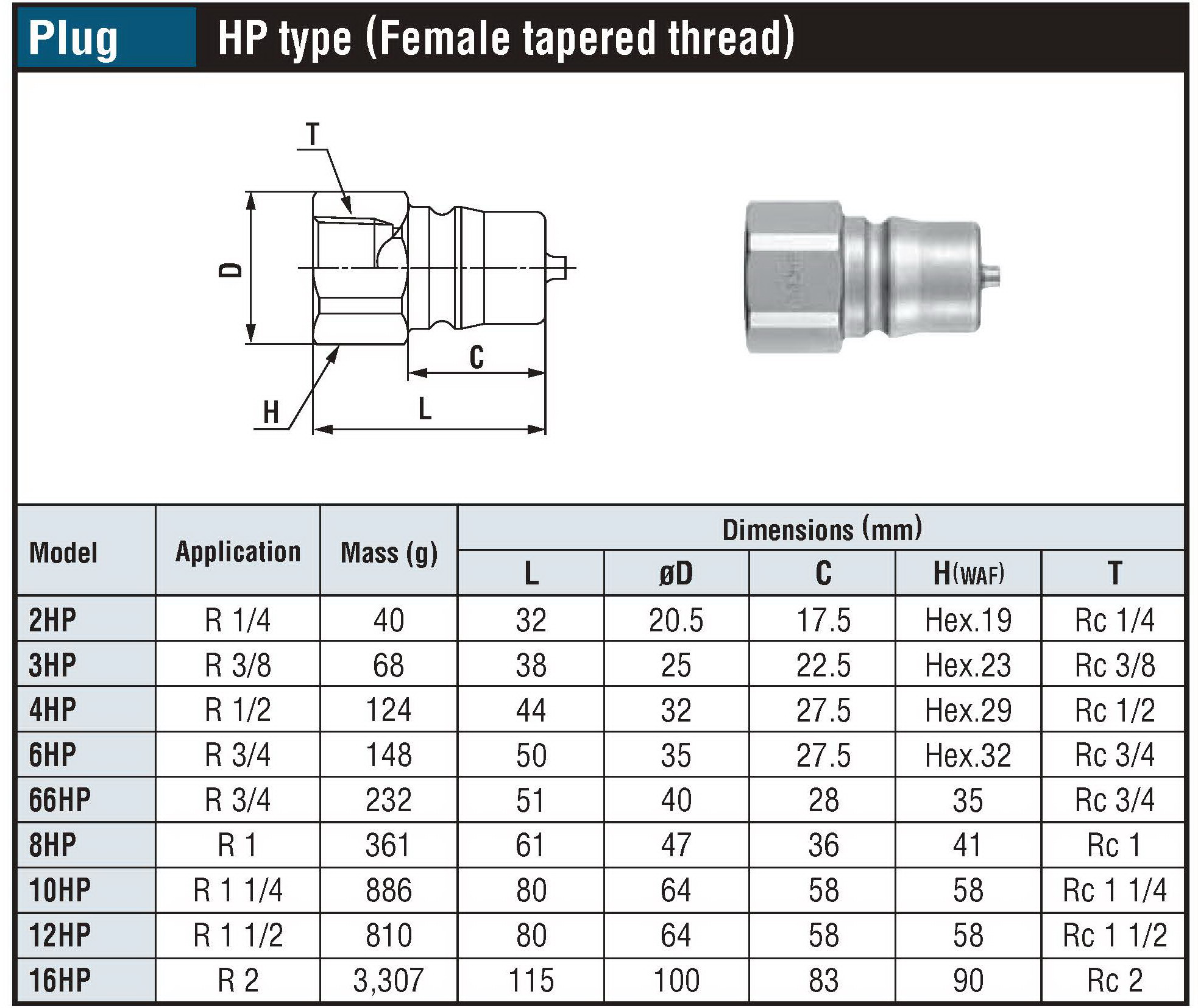

Быстроразъемные соединения (БРС) серии Super HSP Cupla Super HSP Cupla Быстроразъемные соединения для гидравлического оборудования Рабочее давление: 20,6 МПа. Применимые жидкости: гидравлическое масло. Двусторонний запорный клапан Варианты применения Быстроразъемные соединения Cupla серии Super HSP для гидравлических масел применяются в гидравлических сетях различных промышленных установок: гидравлические блоки и узлы, строительные машины, спецтехника, гидравлические сети. Особенности В быстроразъемных соединениях (БРС) серии Super HSP Cupla подключение штекера к гнезду может осуществляться даже при остаточном давлении в штекере, при этом само подключение производится легко и быстро. Принцип работы быстроразъемных соединений (БРС) серии Super HSP Cupla Когда гнездо и штекер связаны друг с другом остаточным давлением, автоматический запорный клапан гнезда открывается, но клапан штекера остается закрытым из-за остаточного давления. В таком состоянии связь между штекером и гнездом можно считать установленной. В состоянии (1) когда давление (остаточное давление 1 МПа или выше) и потоки жидкости со стороны гнезда в течении порядка 30 секунд воздействуют на штекер, выталкивают клапан штекера и он открывается. В это время специальный клапан гнезда закрывается, давление в камерах гнезда и штекера выравнивается и происходит переток жидкости со стороны гнезда или штекера. Спецификация Материал корпуса Специальная сталь (хром-молибденовая сталь), оцинковка Размер БРС, дюйм 1/4″, 3/8″, 1/2″, 3/4″, 1″ Рабочее давление, МПа (кг/см2) 20,6 (210) Максимальное давление, МПа (кг/см2) 31,0 (316) Уплотнение Материал уплотнения БРС Рабочие температуры Комплектация Международное обозначение Обозначение Cupla NBR SG -20С ~ +80C стандарт Максимальный момент затяжки на трубопроводе (В таблице указаны рекомендуемые значения.) Код БРС 2HS-RP 3HS-RP 4HS-RP 6HS-RP 8HS-RP Момент затяжки, Нм (кг/см) 28 (286) 45 (459) 90 (918) 100 (1020) 180 (1836) Минимальная площадь поперечного сечения пропускного канала, мм2 Код БРС 2HS-RPx2HP 3HS-RPx3HP 4HS-RPx4HP 6HS-RPx6HP 8HS-RPx8HP Площадь, мм2 17 30 77 77 203 2HS-RP – код гнезда 2HP – код штекера (применяются штекеры от БРС серии HSP Cupla) БРС серии Super HSP Cupla в замкнутом виде (штекер подключен к гнезду) пригодны для вакуумного соединения при давлении 1,3х10-1 Па. Размеры и типы быстроразъемных соединений Код штекера Масса, г Размеры штекера в мм Lp C Hp A T 2HP 44 32 17,5 шестигранник 19 x 20,5 12 Rс1/4 3HP 72 38 22,5 шестигранник 23 x 25 13 Rс3/8 4HP 138 44 27,5 шестигранник 29 x 32,5 16 Rс1/2 6HP 145 50 27,5 шестигранник 32 x 35 18 Rс3/4 8HP 332 61 36 фаска 41 x 47 23 Rс1 Код гнезда Масса, г Размеры гнезда, мм Ls D Hs A T 2HS 160 57,5 27,5 шестигранник 21 13 Rс1/4 3HS 275 72,0 33 шестигранник 27 13 Rс3/8 4HS 570 88,5 43 шестигранник 35 16 Rс1/2 6HS 550 90,5 43 шестигранник 35 18 Rс3/4 8HS 1230 114 58 шестигранник 46 20 Rс1 Примечание: Фаска – профиль затяжной части БРС круглый с вырезами (фасками) под ключ. Шестигранник – профиль затяжной части шестигранный. 19 х 23,9: 19 – размер под ключ; 23,9 – внешний диаметр затяжной части БРС. Rc – резьба коническая трубная внутренняя.

Производитель Super HSP Cupla

Дополнительно

Рабочая среда БРС

воздух

Рабочее давление БРС, мПа

Низкого давления до 1,5мПА

Размер БРС, код, дюймы:

2 (1/4 дюйма)

Тип подключения, резьбы БРС

внешняя резьба

Материал корпуса БРС

нержавеющая сталь

Материал улотнителя БРС

Бутадиен-нитриловый каучук NBR (SG)

Структура клапанов БРС

Односторонний гнездо

Минимальная рабочая температура БРС, °C

-20

Максимальная рабочая температура БРС, °C

60
