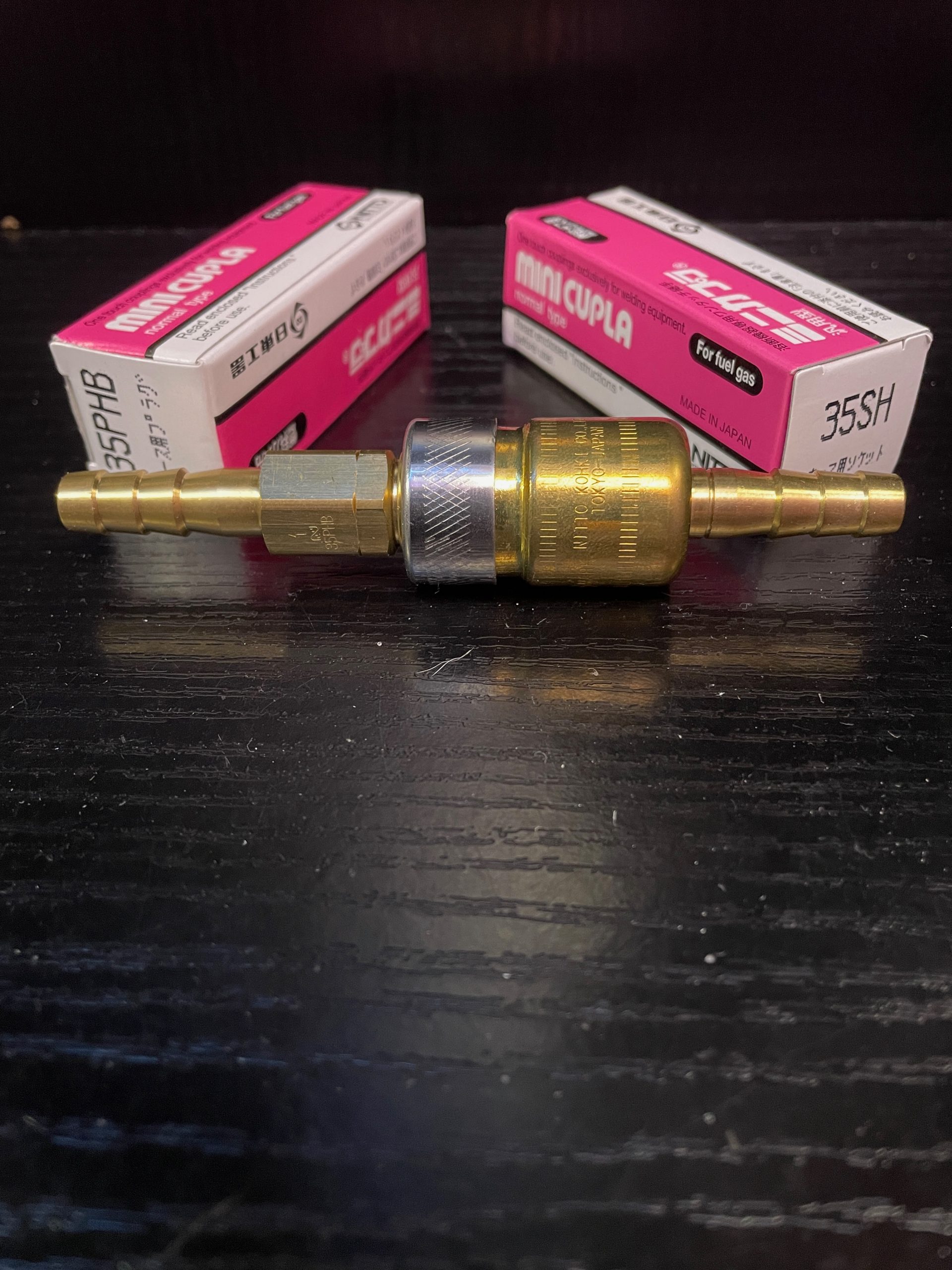

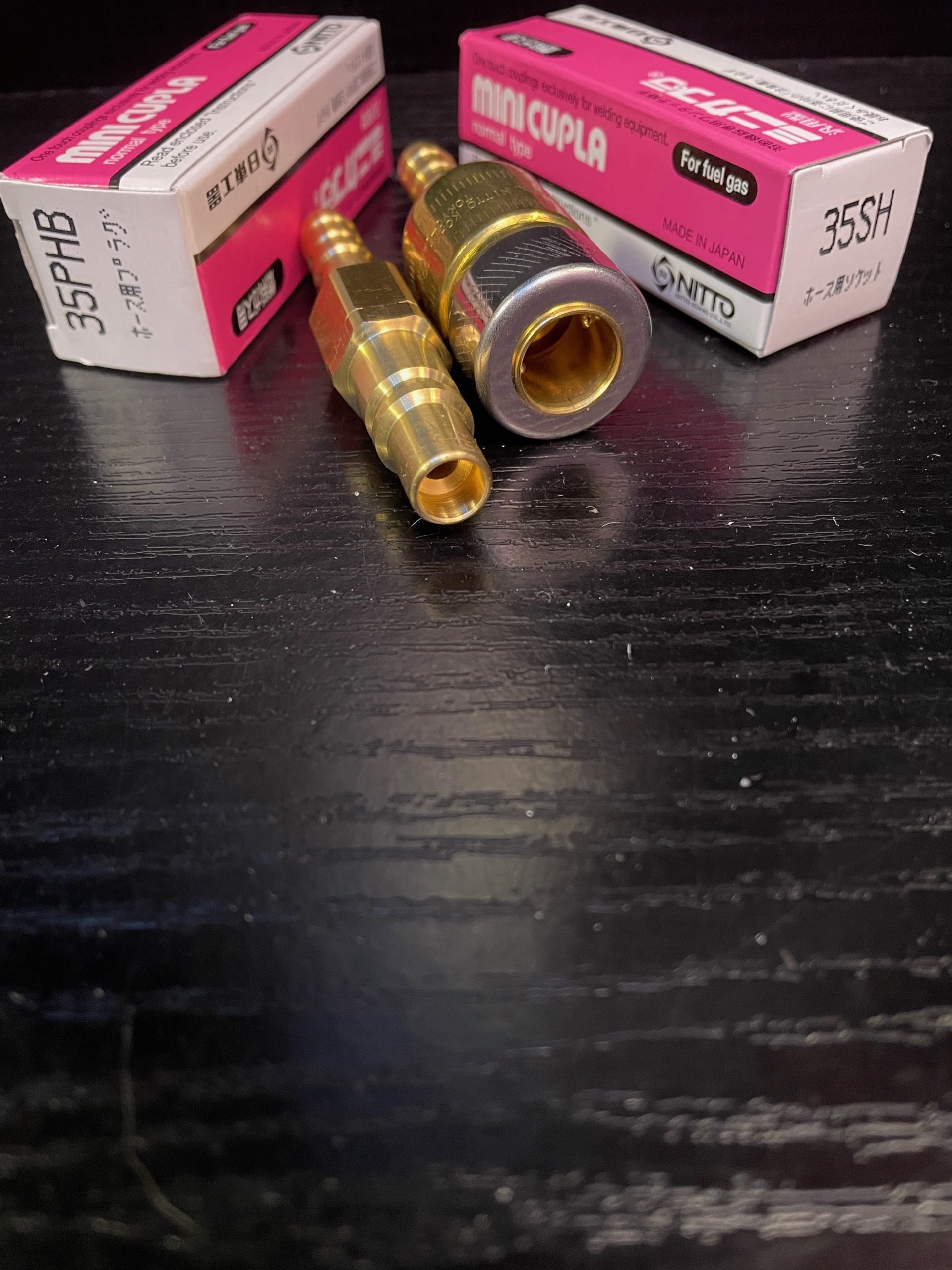

БРС соединение Mini CUPLA для аргона, кислорода сварочного оборудования

Sku: 5156

Наришите первый отзыв

Количество

$25.00

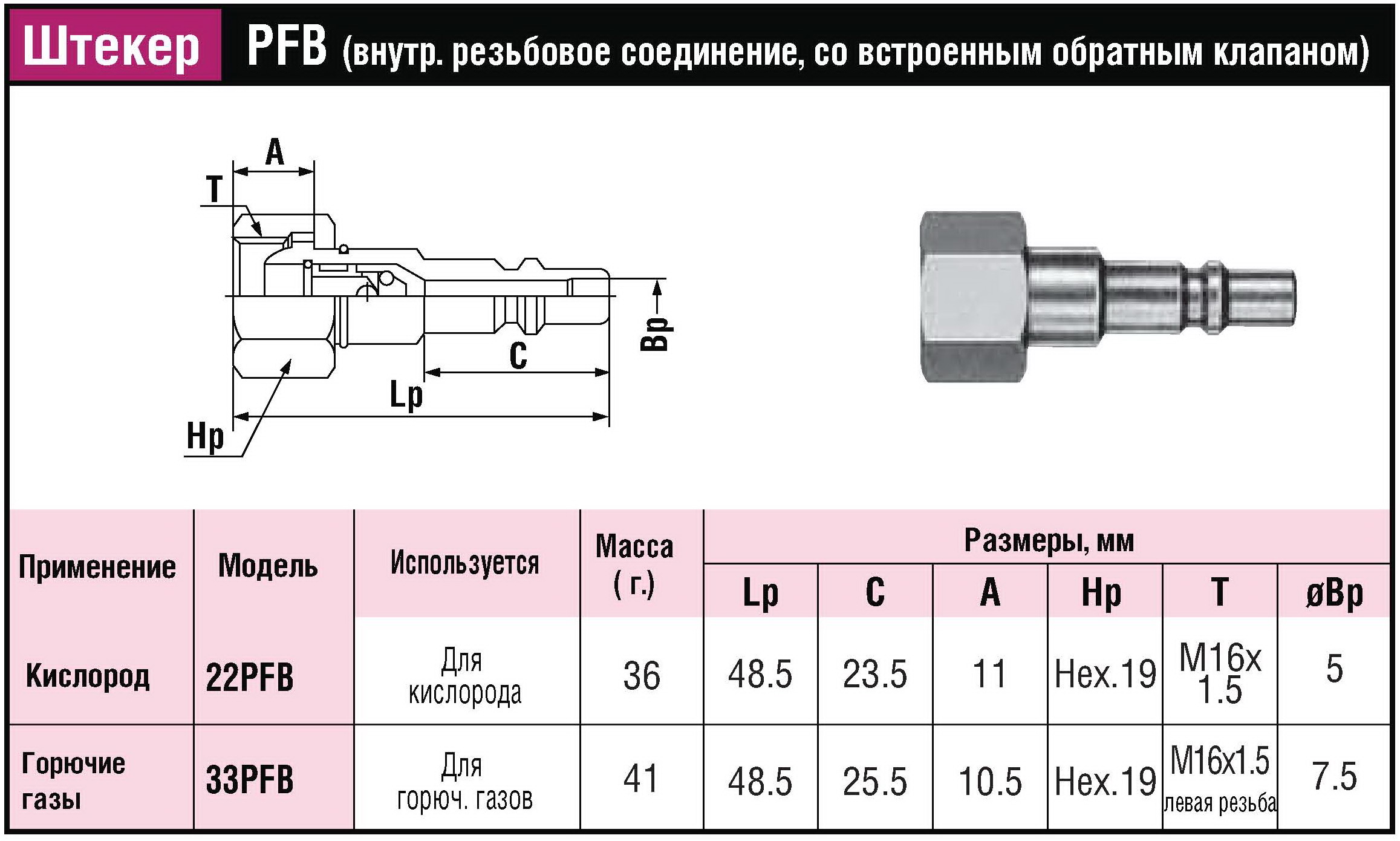

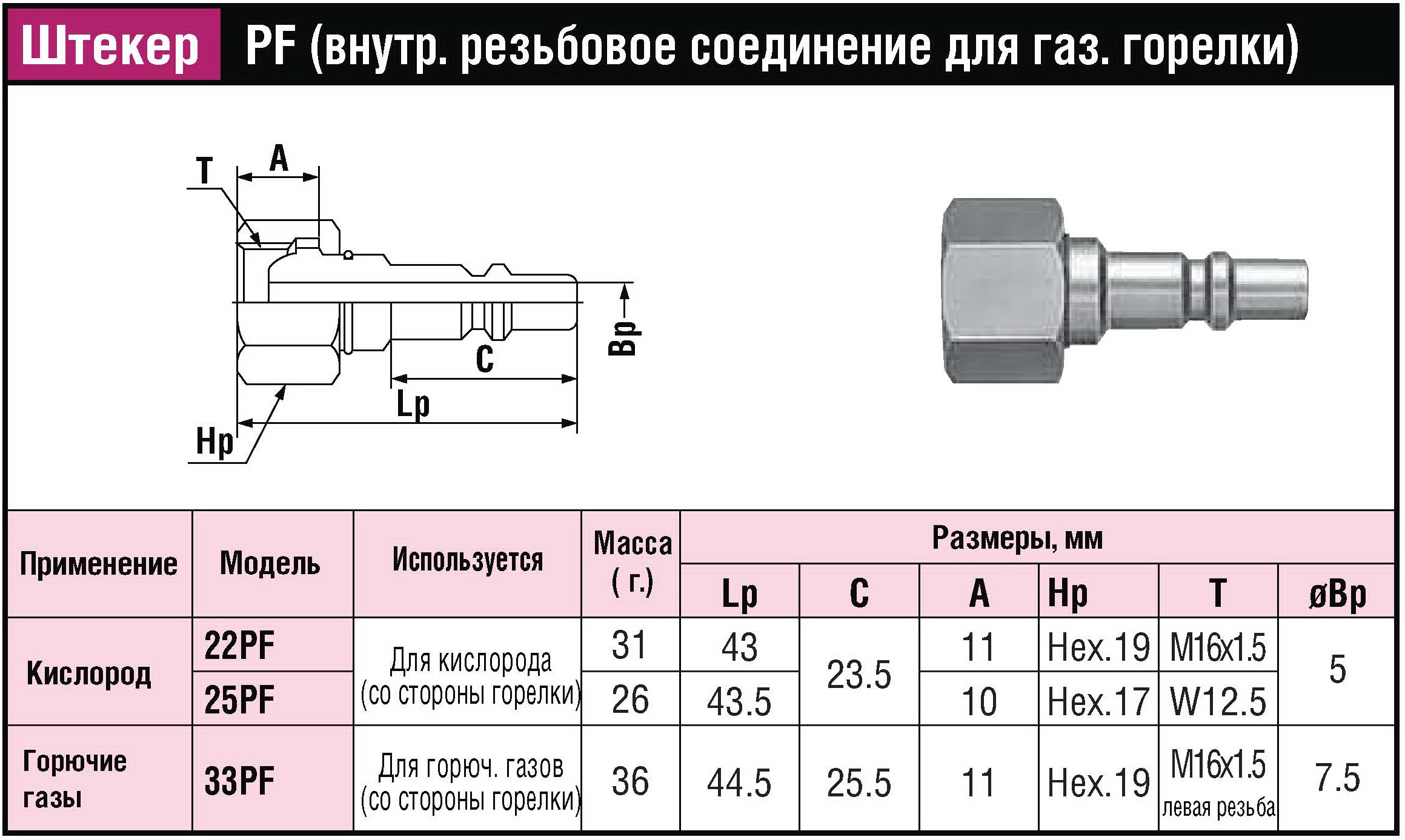

Mini Cupla БРС общего назначения для газовой сварки. Рабочее давление: 0.7 МПа Рабочая среда: кислород, аргон , горючие газы Односторонний клапан со стороны гнезда Особенности Быстроразъемные соединения специально для сварочного оборудования Двойное манжетное уплотнение для большей безопасности Позволяет производить разветвление пневматической линии на три потока Взаимозаменяемость: Во избежание неверного подключения БРС для кислорода (1/4″ и 5/16″) не могут быть подключены к БРС для горюч. газов (5/16″ и 3/8″). При этом, штекеры и гнезда, предназначенные для кислорода (как и для газов), полностью взаимозаменяемы между собой. Также БРС Mini Cupla взаимозаменяемы с Mini Cupla Super Спецификация Материал корпуса латунь Размер БРС, дюйм 1/4″, 5/16″, 3/8″ Рабочее давление, МПа (кг/см2) 0.7 (7) Максимальное давление, МПа (кг/см2) 1.0 (10) Уплотнение Тип уплотнения Рабочие температуры Комплектация Международное обозначение Обозначение Cupla NBR SG -20С ~ +80C стандарт Максимальный момент затяжки на трубопроводе (В таблице указаны рекомендуемые значения.) Код БРС 22PF, 25PF, 33PF 22PFB, 33PFB 22SF, 33SF 22SM 33SM Момент затяжки, Нм (кг/см) 12 12 12 9 11 Минимальная площадь поперечного сечения пропускного канала, мм2 Код БРС 22SP, 25SP 33SP, 35SP Площадь, мм2 20 44 Уровень давления : Размеры и типы быстроразъемных соединений Для подсоединения рукава (PH) Применение Код Размер рукава Масса (г) Размеры (мм) Lp C A dHp dT dBp Для кислорода 22PH 1/4″ 16 55 23.5 28 11 7.8 5 25PH 5/16″ 19 9 Для горюч. газов 33PH 3/8″ 22 57 25.5 28 14 10.5 7.5 35PH 5/16″ 20 9 6 Для подсоединения рукава (SH) Применение Код Размер рукава Масса (г) Размеры (мм) Ls dD A dT dBs Для кислорода 22SH 1/4″ 52 64 19.8 29 7.8 5 25SH 5/16″ 55 9 Для горюч. газов 33SH 3/8″ 69 65 22.6 29 10.5 7.5 35SH 5/16″ 67 9 6 Для подсоединения рукава (PF) Применение Код Используется Масса (г) Размеры (мм) Lp C A dHp dT dBp Для кислорода 22PF Для кислорода 31 43 23.5 11 Hex. 19 M16 x 1.5 5 25PF 26 43.5 10 Hex. 17 W12.5 Для горюч. газов 33PF Для режущих газов 36 44.5 25.5 11 Hex. 19 M16 x 1.5 лев. 7.5 Для подсоединения рукава (PF) Применение Код Используется Масса (г) Размеры (мм) Ls dD A dT dBp Hs Для кислорода 22SF Для кислорода 80 52 19.8 11 M16 x 1.5 5 Hex. 19 Для горюч. газов 33SF Для режущих газов 96 54 22.6 11 M16 x 1.5 лев. 5 Hex. 19 С запорным клапаном (PHB) Применение Код Размер рукава Масса (г) Размеры (мм) Lp C A dHp dT dBp Для кислорода 22PHB 1/4″ 31 69.6 23.5 28 Hex. 14 7.8 5 25PHB 5/16″ 34 9 Для горюч. газов 33PHB 3/8″ 41 70.6 25.5 28 Hex. 14 10.5 7 35PHB 5/16″ 39 9 5 Для подсопапвпединения рукава (PF) Применение Код Размер рукава Масса (г) Размеры (мм) Ls dD A dT dBp Hs Для кислорода 22SM Rc1/4 (PT1/4) 51 52 19.8 11 Rc1/4 (PT1/4) 7.5 12 x d14 Для горюч. газов 33SM Rc3/4 (PT3/8) 77 54 22.6 11 Rc3/4 (PT3/8) 10 14 x d17 С запорным клапаном (PFB) Применение Код Используется Масса (г) Размеры (мм) Lp C A Hp T dBp Для кислорода 22PFB Для кислорода 36 48.5 23.5 11 Hex 19 M16 x 1.5 5 Для горюч. газов 33PFB Для режущих газов 41 48.5 25.5 10.5 Hex 19 M16 x 1.5 лев. 7.5 Для соединения с внутренней резьбой (PMT) Применение Код Размер Масса (г) Размеры (мм) Lp C A Hp T dBp Для кислорода 22PMT Rc1/8 (PT1/8) 22 43.5 24 11 Hex 14 Rc1/8 (PT1/8) 5 33PMT Rc1/4 (PT1/4) 27 45 24 14 Hex 14 Rc1/4 (PT1/4) 5 Line Cupla Mini LM-32 (для разветвления на три потока) Применение Для кислорода Для горюч. газов Поддерживаемые линии Для кислорода, 1/4″ Для горюч. газов, 3/8″ Газоотвод 22SM 33SM Дополнительно (штекер с запорн. клапаном) 22PHB 33PHB БРС серии Mini Cupla Наименование Тип Присоединение Уплотн. Корпус 22SH BSBM SG Гнездо БРС рукав SG латунь 22SM BSBM SG Гнездо БРС наружная резьба SG латунь 25SH BSBM SG Гнездо БРС рукав SG латунь 35SH BSBM SG Гнездо БРС рукав SG латунь 33SH BSBM SG Гнездо БРС рукав SG латунь 33SM BSBM SG Гнездо БРС наружная резьба SG латунь 22SF BSBM SG Гнездо БРС внутренняя резьба SG латунь 33SF BSBM SG Гнездо БРС внутренняя резьба SG латунь 22PH BSBM Штекер БРС рукав отсутствует латунь 25PH BSBM Штекер БРС рукав отсутствует латунь 33PH BSBM Штекер БРС рукав отсутствует латунь 35PH BSBM Штекер БРС рукав отсутствует латунь 22PM BSBM Штекер БРС наружная резьба отсутствует латунь 25PF BSBM Штекер БРС внутренняя резьба отсутствует латунь 22PF BSBM Штекер БРС внутренняя резьба отсутствует латунь 22PF BSBM Штекер БРС внутренняя резьба отсутствует латунь 33PF BSBM Штекер БРС внутренняя резьба отсутствует латунь 25PHB BSBM Штекер БРС рукав отсутствует латунь 22PHB BSBM Штекер БРС рукав отсутствует латунь 22PFB BSBM Штекер БРС внутренняя резьба отсутствует латунь 33PFB BSBM Штекер БРС внутренняя резьба отсутствует латунь 33PHB BSBM Штекер БРС рукав отсутствует латунь 35PHB BSBM Штекер БРС рукав отсутствует латунь

Производитель Mini CUPLA Япония

Рабочее давление БРС для низкого давления

Дополнительно

Назначение

для газовых смесей

Рабочая среда БРС

воздух

Рабочее давление БРС, мПа

Низкого давления до 1,5мПА

Размер БРС, код, дюймы:

2 (1/4 дюйма)

Тип подключения, резьбы БРС

внешняя резьба

Материал корпуса БРС

нержавеющая сталь

Материал улотнителя БРС

Бутадиен-нитриловый каучук NBR (SG)

Структура клапанов БРС

Односторонний гнездо

Минимальная рабочая температура БРС, °C

-20

Максимальная рабочая температура БРС, °C

60
