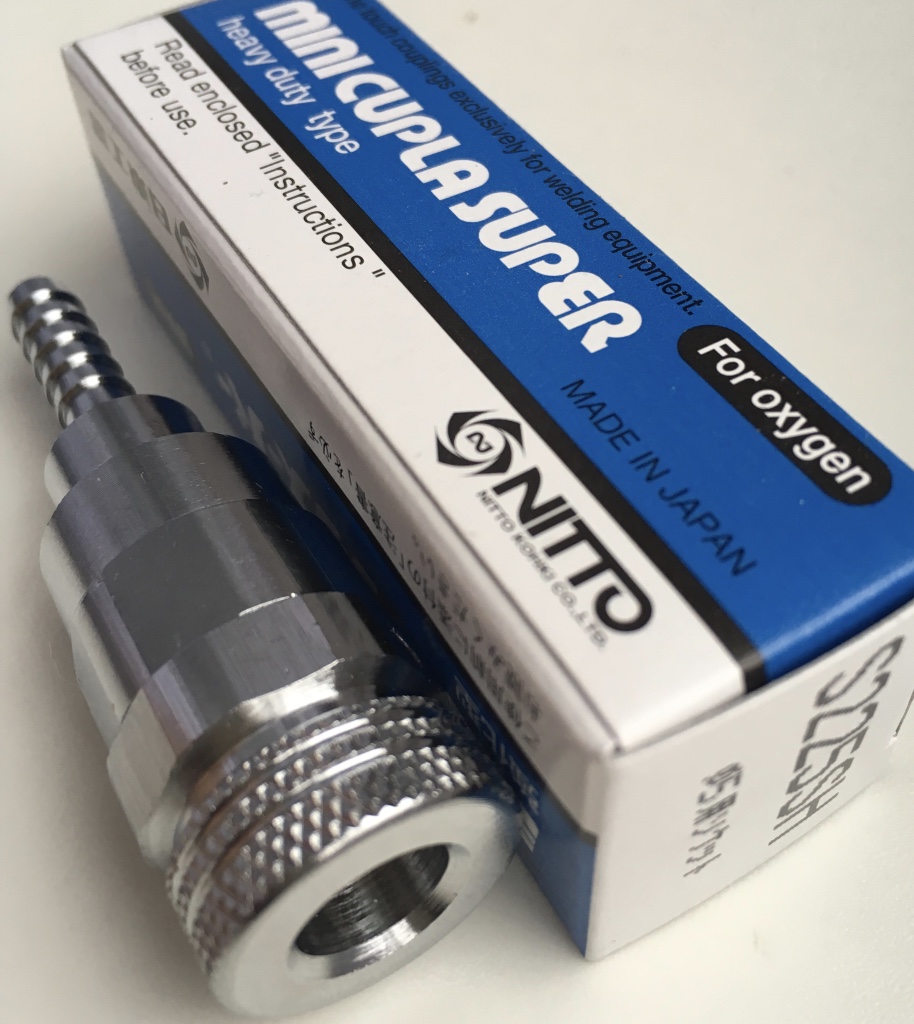

БРС соединение Mini CUPLA для ацетилена, газовых смесей сварочного оборудования

Sku: 5158

Наришите первый отзыв

Количество

$25.00

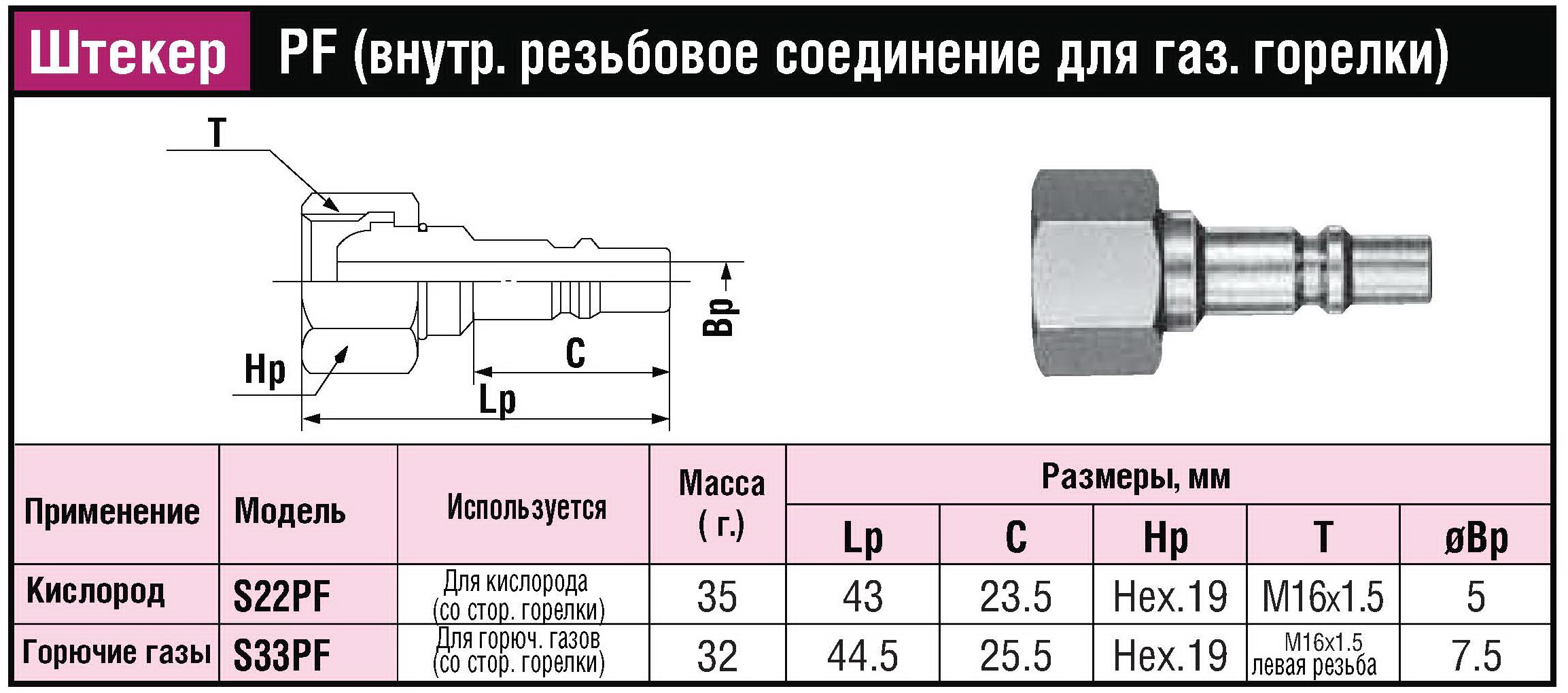

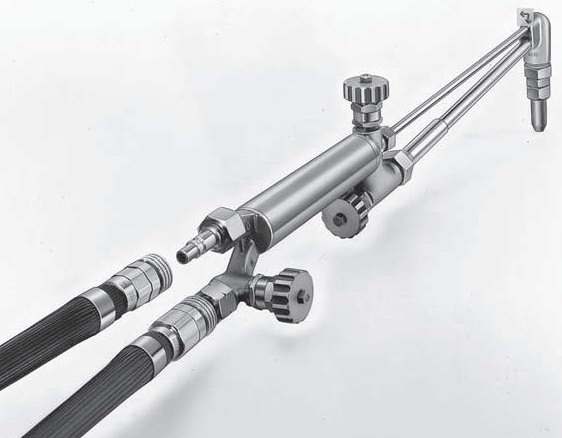

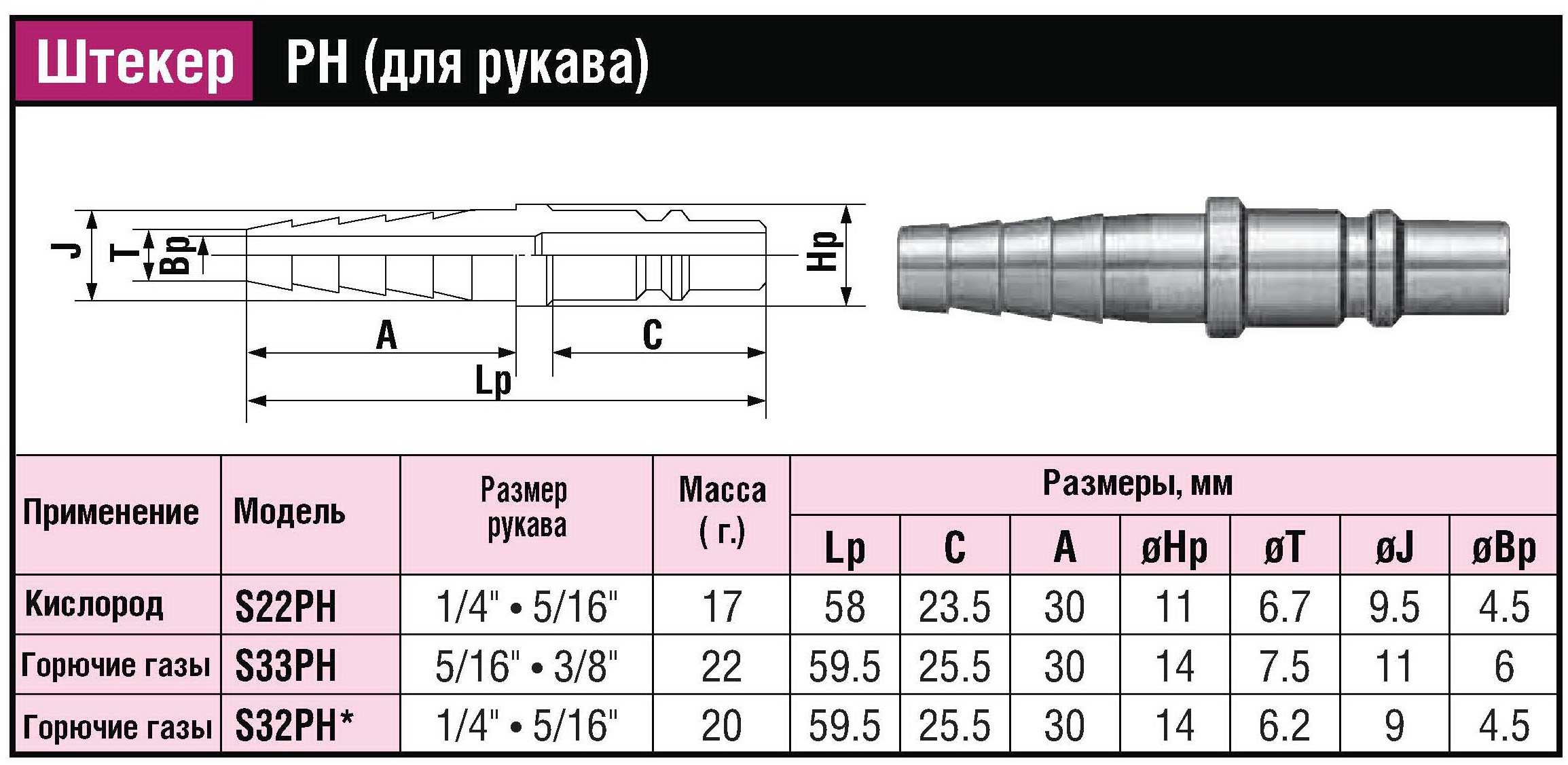

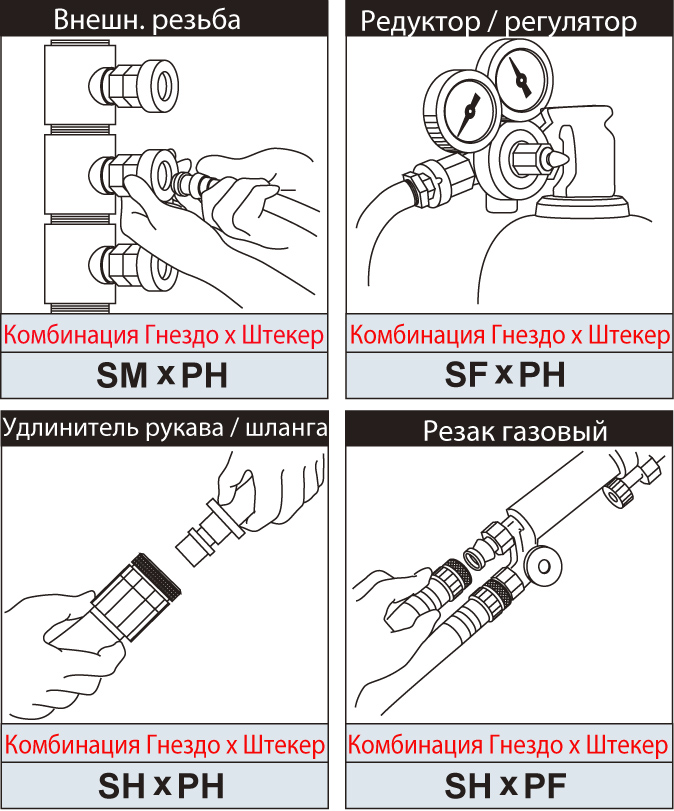

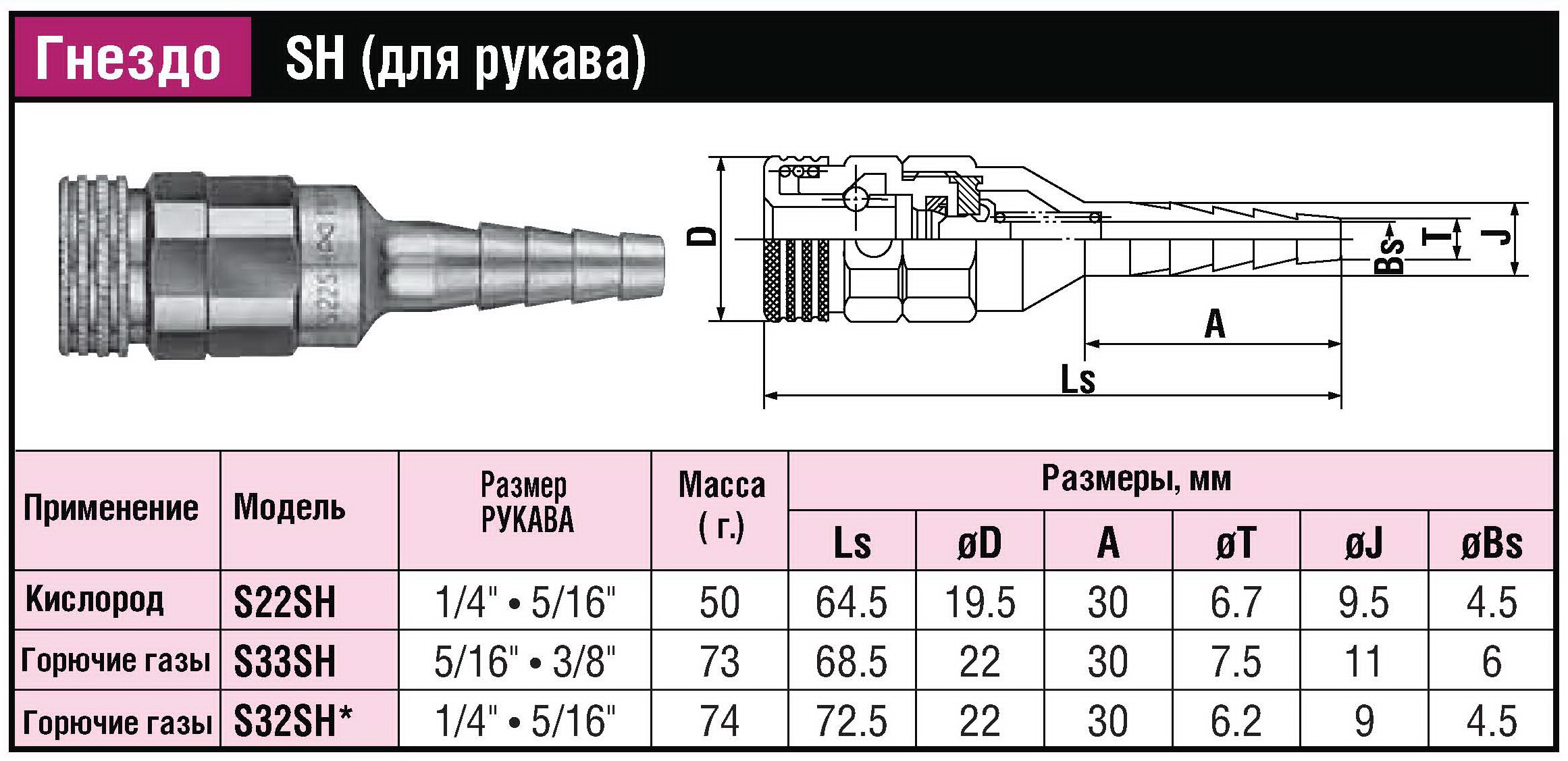

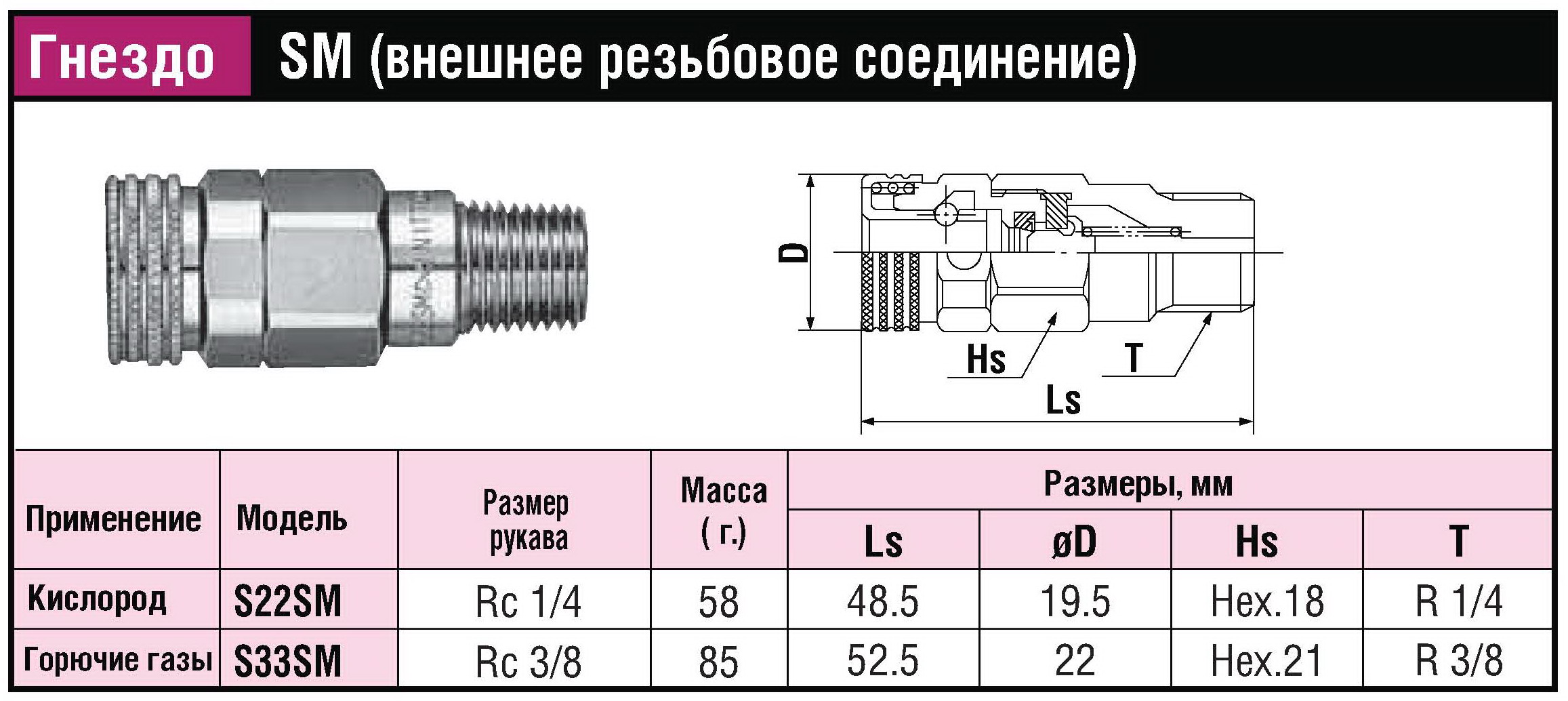

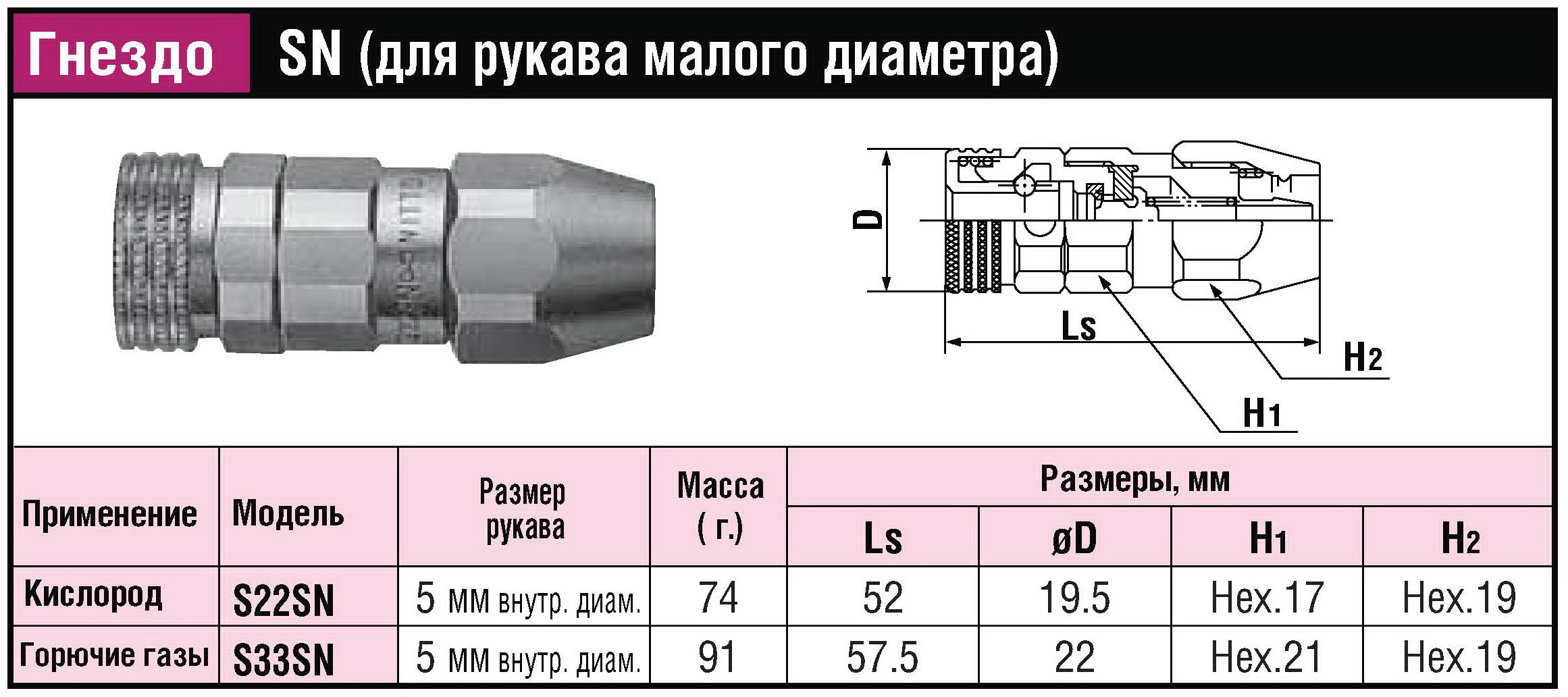

Mini Cupla Super БРС с повышенной износоустойчивостью и антикоррозийными свойствами для газовой сварки. Рабочее давление: 0.7 МПа Рабочая среда: кислород, горючие газы Односторонний запорный клапан со стороны гнезда Особенности Быстроразъемные соединения специально для сварочного оборудования Хромированное покрытие Взаимозаменяемы с Mini Cupla Line Cupla Mini производит разветвление линии на три потока Взаимозаменяемость: Во избежание неверного подключения БРС для кислорода (1/4″ и 5/16″) не могут быть подключены к БРС для горюч. газов (5/16″ и 3/8″). При этом, штекеры и гнезда, предназначенные для кислорода (как и для газов), полностью взаимозаменяемы между собой. Также БРС Mini Cupla Super взаимозаменяемы с Mini CUPLA Спецификация Материал корпуса Штекер: сталь (хромированное покрытие) Гнездо: латунь (хромированное покрытие) Размер БРС, дюйм 1/4″, 5/16″, 3/8″ Рабочее давление, МПа (кг/см2) 0.7 (7) Максимальное давление, МПа (кг/см2) 1.0 (10) Уплотнение Материал уплотнения Рабочие температуры Комплектация Международное обозначение Обозначение Cupla NBR SG -20С ~ +80C стандарт Максимальный момент затяжки на трубопроводе (В таблице указаны рекомендуемые значения.) Код БРС S22PF, S25SF, S33PF, S33SF S22SM S33SM Момент затяжки, Нм (кг/см) 12 9 11 Минимальная площадь поперечного сечения пропускного канала, мм2 Код БРС S22SP S33SP Площадь, мм2 16 28 Уровень давления : Размеры и типы быстроразъемных соединений Для подсоединения рукава (PH) Применение Код Размер рукава Масса (г) Размеры (мм) Lp C A dHp dT dJ dBp Для кислорода S22PH 1/4″, 5/16″ 17 58 23.5 30 11 6.7 9.5 4.5 Для горюч. газов S33PH 5/16″, 3/8″ 22 59.5 25.5 30 14 7.5 11 6 Для горюч. газов S32PH 1/4″, 5/16″ 20 59.5 25.5 30 14 6.2 9 4.5 Для подсоединения рукава (SH) Применение Код Размер рукава Масса (г) Размеры (мм) Ls dD A dT dJ dBs Для кислорода S22SH 1/4″, 5/16″ 50 64.5 19.5 30 6.7 9.5 4.5 Для горюч. газов S33SH 5/16″, 3/8″ 73 68.5 22 30 7.5 11 6 Для горюч. газов S32SH 1/4″, 5/16″ 74 72.5 22 30 6.2 9 4.5 Для подсоединения рукава малого диаметра (PH) Применение Код Размер рукава Масса (г) Размеры (мм) Lp C A dHp dBp dT Для кислорода S225PH d5 12 49 23.5 21 11 3.2 6 Для горюч. газов S335PH d5 15 50.5 25.5 21 14 3.2 6 Для подсоединения рукава малого диаметра(SH) Применение Код Размер рукава Масса (г) Размеры (мм) Ls dD A dBs dT Для кислорода S225SH d5 54 62.5 20 21 3.2 6 Для горюч. газов S335SH d5 65 63 20 21 3.2 6 Для подсоединения рукава малого диаметра (SH) Применение Код Применение Масса (г) Размеры (мм) Ls С Hp T dBp Для кислорода S22PF для кислорода 35 43 23.5 Hex 19 M16 x 1.5 5 Для горюч. газов S33PF для режущих газов 32 44.5 25.5 Hex 19 M16 x 1.5 лев. 7.5 Для подсоединения рукава малого диаметра (SH) Применение Код Применение Масса (г) Размеры (мм) Ls dD T Hs Для кислорода S22SF для кислорода 74 52.5 19.5 M16 x 1.5 Hex 19 Для горюч. газов S33SF для режущих газов 97 58 22 M16 x 1.5 лев. Hex 19 Для кислорода S23SF для кислорода 82 54.5 19.5 BS 3/8 Hex 21 Для горюч. газов S33SF для режущих газов 88 59.5 22 BS 3/8 лев. Hex 21 Для подсоединения рукава малого диаметра (PH) Применение Код Размер рукава Масса (г) Размеры (мм) Lp C A Hp dT dBp Для кислорода S23PFB-2 для кислорода 48 51 23.5 13 Hex 21 BS 3/8 4.5 Для горюч. газов S33PFB-2 для режущих газов 52 50.5 25.5 21 Hex 21 BS 3/8 лев. 4.5 Для подсоединения рукава малого диаметра (SH) Применение Код Применение Масса (г) Размеры (мм) Ls dD T Hs Для кислорода S22SM Rc1/4 (PT1/4) 58 48.5 19.5 Hex 18 R1/4 Для горюч. газов S33SM Rc3/8 (PT3/8) 85 52.5 22 Hex 21 R3/8 Для соединения с внутренней резьбой (PMT) Применение Код Размер Масса (г) Размеры (мм) Lp C H1 H2 dBp Для кислорода S22PN для рукава d5 х d11 54 53.5 23.5 Hex 17 Hex 19 5 Для горюч. газов S33PN для рукава d5 х d11 57 54.5 25.5 Hex 17 Hex 19 7.5 Для подсоединения рукава малого диаметра (SH) Применение Код Применение Масса (г) Размеры (мм) Ls dD H1 H2 Для кислорода S22SM для рукава d5 х d11 74 52 19.5 Hex 17 Hex 19 Для горюч. газов S33SM для рукава d5 х d11 91 57.5 22 Hex 21 Hex 19 БРС серии Mini Cupla Super Наименование Тип Присоединение Уплотн. Корпус S22SM BSBM SG Гнездо БРС наружная резьба SG латунь S22SH BSBM SG Гнездо БРС рукав SG латунь S33SH BSBM SG Гнездо БРС рукав SG латунь S33SM BSBM SG Гнездо БРС наружная резьба SG латунь S22SF BSBM SG Гнездо БРС внутренняя резьба SG латунь S33SF BSBM SG Гнездо БРС внутренняя резьба SG латунь S22PH SS41 Штекер БРС рукав отсутствует сталь S33PH SS41 Штекер БРС рукав отсутствует сталь S33PF SS41 Штекер БРС внутренняя резьба отсутствует сталь S22PF SS41 Штекер БРС внутренняя резьба отсутствует сталь

Производитель Mini CUPLA SUPER

Дополнительно

Рабочая среда БРС

воздух

Рабочее давление БРС, мПа

Низкого давления до 1,5мПА

Размер БРС, код, дюймы:

2 (1/4 дюйма)

Тип подключения, резьбы БРС

внешняя резьба

Материал корпуса БРС

нержавеющая сталь

Материал улотнителя БРС

Бутадиен-нитриловый каучук NBR (SG)

Структура клапанов БРС

Односторонний гнездо

Минимальная рабочая температура БРС, °C

-20

Максимальная рабочая температура БРС, °C

60
